鍋爐用壓力表的正確選擇與安裝
壓力表是一種測量壓力大小的儀表，可用來測量實際壓力值，主要用于液體、 氣體及蒸汽壓力和真空的測量，是鍋爐、壓力容器等承壓設備安全運行的重要監測儀表。 本文就鍋爐上使用的彈簧管式壓力表的選擇、安裝作簡要介紹。
壓力表是一種測量壓力大小的儀表，以大氣壓力為基準， 用于測量大于或小于大氣壓力的儀表。可用來測量實際壓力 值，主要用于液體、氣體及蒸汽壓力和真空的測量。本人在 工作中發現部分單位所選用的壓力表不合理，常見的問題有： 選用的壓力表量程過大、精度偏低、表盤直徑大小不合理等等。 筆者就如何正確選用鍋爐上使用的彈簧管式壓力表作簡要介 紹，以供參考。
一、選擇壓力表的量程

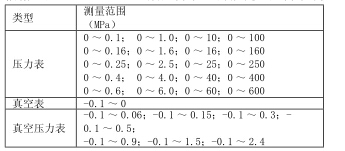

1、為了保證壓力表彈性元件能在彈性變形的安全范圍內 可靠地工作，壓力表量程的選擇不僅要根據被測壓力的大小， 而且還應考慮被測壓力變化的速度，其量程需留有足夠的余 地。使用壓力表測量穩定壓力時，最大工作壓力不應超過量 程的2/3;使用壓力表測量脈動壓力，最大工作壓力不應超 過量程的1/2;使用壓力表測量高壓時，最大工作壓力不應超過量程的3/5。為了保證測量準確度，最小工作壓力不應 低于量程的1/3。按此原則，根據被測最大壓力計算出一個 數值后，從壓力表產品目錄中選取稍大于該值的測量范圍。 根據GB/T 1226-1999《一般壓力表》的規定，壓力表測
2、鍋爐用壓力表應根據鍋爐工作壓力來選擇，而不是根 據鍋爐銘牌上的額定壓力來選擇，量程刻度的極限值應為工
作壓力的1.5?3.0倍，最好是2倍。因?yàn)閴毫Ρ淼谋肀P刻 度極限值越大，其允許誤差的絕對值和視覺誤差也隨之增大， 故使讀數不準確。如果鍋爐的工作壓力接近壓力表的表盤刻 度極限值，就會使表內彈簧管常處于很大的變形狀態，不但 容易造成永久變形，增大壓力表的誤差，而且一旦發生超壓， 還可能使指針越過壓力表的表盤刻度極限值指向零位，使司 爐人員產生錯覺，造成鍋爐超壓事故。在工業鍋爐中，實際 情況是鍋爐實際運行時的工作壓力總是比銘牌上的額定壓力 要低，工業蒸汽鍋爐和熱水采暖鍋爐均是如此。例如蒸發量 為1.25t/h的蒸汽鍋爐，額定壓力為1MPa，制造廠如按額定 壓力的1.5?3.0倍來配備壓力表，應配備1.6MPa或2.5MPa 量程壓力表。若用戶由于生產工藝需要，實際運行在0.5MPa 壓力下即能滿足工藝要求，這時壓力表的指針就指在量程的 三分之一不到的位置，指針轉過的角度很小.即選用的壓力 表量程太大。熱水鍋爐亦是如此，例如采暖鍋爐額定壓力為
0.7MPa，配備壓力表應為1MPa或1.6MPa，如配備1MPa的壓 力表，怕在水壓試驗時使壓力表過載，于是便配備量程1.6MPa 的壓力表，實際運行時，只要0.2MPa就能滿足采暖要求，壓 力表的指針指在量程八分之一的位置，則壓力表的準確性和 靈敏性是不符合要求的。要解決上述問題，可采取兩種方式 來配備壓力表。一是在水壓試驗時，采用鍋爐廠按額定壓力 配備的壓力表；二是在日常運行時按工作壓力的2倍來配備 壓力表。如工作壓力為0.5MPa，則配備量程為1MPa的壓力 表較為合適。
二、選擇壓力表的種類

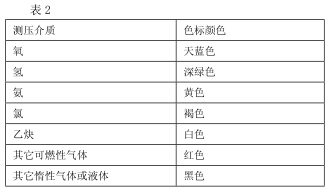

1、按其所測介質不同，在壓力表上規定有不同的色標， 并注明特殊介質的名稱，如表2所示。測量氧氣的壓力表還 在標度盤上標以紅色“禁油”字樣，此表必須嚴格禁油。鍋 爐上用的壓力表，色標顏色為黑色。
2、出于測壓位置和便于觀察管理的考慮，應選擇表殼 直徑大小適宜的壓力表。常見的表殼公稱直徑有®60mm、 ®100imn、®150mm、®160mm、®200mm、®250imn 六種。壓力表的表盤大小，應保證司爐人員能清楚地看到壓力表的指 示值。壓力表的安裝位置距操作平面不超過2米時，表殼公 稱直徑應不小于100mm;當間距為2?4米時，表殼公稱直 徑應不小于200mm。
3、根據壓力表的用途可分為普通壓力表、氨壓力表、氧 氣壓力表、電接點壓力表、遠傳壓力表、耐振壓力表、帶檢 驗指針壓力表、雙針雙管或雙針單管壓力表、數顯壓力表、 數字精密壓力表等。鍋爐上普遍使用的是壓力表主要是彈簧 管式普通壓力表。彈簧管式壓力表具有結構簡單，造價低廉， 精度較高，便于攜帶，安裝使用方便，測壓范圍較寬等特點， 所以應用十分廣泛。它是由表殼、彈簧管，固定端、拉桿， 扇子齒輪、小齒輪、指針，游絲，管接頭等零件組成。當有 控制保護要求時可選用電接點壓力表、遠傳壓力表。
三、選擇壓力表的準確度等級
1、彈簧管式壓力表的準確度等級是以表盤刻度極限值 的百分率表示的，它反映被檢表與精密表進行比對中，指示 值與真實值接近的準確程度，是依據校驗中所產生誤差的 大小來決定的。JJG52-1999《彈簧管式一般壓力表、壓力真 空表和真空表》檢定規程中對壓力表的準確度共分為4個 等級，這4個是：1.0級；1.6級；2.5級；4.0級。允許 誤差（按測量上限的百分?jǐn)?shù)計算）分別為±1%、±1.6%、 ±2.5%、±4%。例如：表盤刻度值為0?1.6MPa，精度為
5級的壓力表，它的指針?biāo)甘緣毫χ蹬c被測介質的實際 壓力值之間的允許誤差，不得超過1. 6 MPaX(±2.5%)=0.04 MPa,當壓力表指示介質壓力為0.85MPa時，實際壓力在81MPa ?0.89MPa 之間。

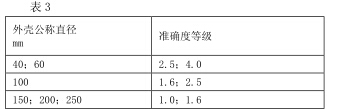

2、選擇壓力表時還要考慮儀表外殼公稱直徑與準確度等 級的關系，各等級壓力表的外殼公稱直徑見表3。
3、合理選擇壓力表準確度等級的方法，應根據生產工 藝、經濟實用的要求。按被測壓力最小值所要求的允許誤差 來選擇準確度等級。對于額定蒸汽壓力小于2.5兆帕的鍋爐， 壓力表的精度不得低于2. 5級，一般選擇1. 6級或2. 5級的 壓力表；對于額定蒸汽壓力大于或等于2.5兆帕的鍋爐，壓 力表的精度不得低于1.6級，只能選擇1.6級或1級的壓力表 對于熱水鍋爐，壓力表的精度不得低于2.5級。
四、壓力表的安裝
1、壓力表安裝的位置，應便于觀察和沖洗，表盤一般不 應水平放置，宜向前傾15°C，并應防止受到高溫、冰凍和震 動等影響。
2、蒸汽空間設置的壓力表應有存水彎管，避免蒸汽直接 通到壓力表的彈簧管，使彈簧管受熱變形，當其產生永久變 形后，壓力表計數就不準確。在壓力表和存水彎管之間還應 裝設三通閥門，以便吹洗管路和檢查、校驗、卸換壓力表。 在存水彎管上不允許再安裝其它控制閥。
五、壓力表要定期進行檢修維護
1、經過一段時間的使用與受壓，壓力表機芯難免會出現 一些變形和磨損，壓力表就會產生各種誤差和故障。為了保 證其原有的準確度而不使量值傳遞失真，應及時更換，以確 保指示正確、安全可靠。
2、壓力表要定期進行清洗。因?yàn)閴毫Ρ韮?nèi)部不清潔，就 會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力 表失靈、報廢。
3、壓力表是國家規定的強制檢定計量器具，根據 JJG52-1999規定，它的檢定周期一般不超過半年。對使用頻 繁，準確度要求較高，以及對安全因素要求較嚴的，可按具 體情況適當縮短檢定周期。
