牙輪鉆機主風壓壓力表氣管連接方式改進
我公司選用牙輪鉆機上的空壓機有兩種型號，但它們共同的特點是空壓機主風壓表的氣管連接方式都是給水系統的末 端。由于該地區地處高原，氣候環境惡劣、常年風沙、冬季氣溫非常低，常常造成冬季長時間的主風壓壓力表的連接管路里 進水凍冰無指示，操作人員幾乎每班拆下主風壓壓力表的氣管進行化冰通管，給設備上的人員帶來了不必要的勞動強度。本 文通過牙輪鉆機主風壓壓力表氣管連接方式現狀分析，重新設計了連接方式，降低操作人員在冬季使用時勞動強度，避免一 些不必要的故障發生。
引言
白云鄂博礦區位于蒙古高原南部，屬內陸干燥氣候區。 由于受西伯利亞、貝加爾湖和溫都汗等強冷空氣影響，底溫 少雨，冬季氣溫較為寒冷。我公司采場穿孔設備主要有 KY-310B和YZ-55B型牙輪鉆機。隨著公司開采規模不斷擴大， 受氣候條件的影響下，冬季對設備造成了嚴重的影響。為了 滿足公司生產的需求，我們對設備能在寒冷的冬季正常生 產，確保高效運行，對其空壓機主風壓壓力表能正常讀數進 行了改進。
1.牙輪鉆機空壓機現狀

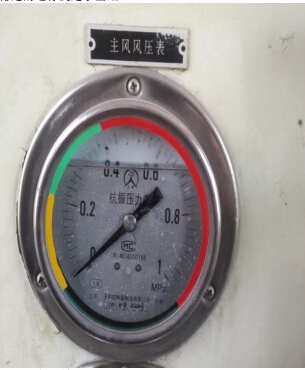

我公司選用牙輪鉆機上的空壓機有ML-250型和ZP530 型，雖然它們型號不一樣，但它們共同的特點是空壓機主風 壓表的氣管連接方式都是給水系統的末端。由于該地區地處 高原，氣候環境惡劣、常年風沙、冬季氣溫非常低。同時它 們的連接方式都在給水系統的末端，所以造成冬季長時間的 主風壓壓力表的連接管路里進水凍冰無指示，操作人員幾乎 每班拆下主風壓壓力表的氣管進行化冰通管，給設備上的人 員帶來了不必要的勞動強度，如果主風壓壓力表凍結，當鉆 頭噴咀孔堵塞、鉆桿屮心孔內有雜物、孔內積渣太多、鉆架 風管扭勁或打折等故障就無法從表屮獲取到信息。為了鉆機 能在寒冷的冬季下正常生產，為了減少人員的勞動強度，減 少一些不必要的操作失誤，因此需要重新設計一個主風壓壓 力表氣管連接方式。 適位置打個圓孔大小適用，再用電焊把底座焊接上去，然后 把彎頭擰到底座上的接口再用布好的氣管連接就完成了改 造。由于牙輪鉆機主空壓機位于機械室內部，且其處于相對 封閉的空間，內部連接有電暖氣、空氣壓縮機的散熱等發熱 設備，機械室內部溫度較高。將主風風壓表的氣管改裝到輸 氣管的起始端，即機械室內部，不僅能夠較好的探測風管內 部的氣壓，很好的杜絕了冬季風管凍結現象，為設備的良好 穩定的運行奠定了基礎。
2.氣管連接方式的重新設計

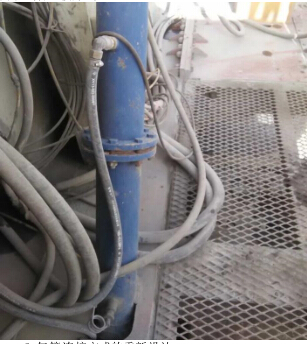

設計思路非常簡單實用，制作材料有電鉆、電焊、氣管 彎頭加底座、氣管10米。用電鉆在輸氣管的起始端找個合適位置打個圓孔大小適用，再用電焊把底座焊接上去，然后 把彎頭擰到底座上的接口再用布好的氣管連接就完成了改 造。由于牙輪鉆機主空壓機位于機械室內部，且其處于相對 封閉的空間，內部連接有電暖氣、空氣壓縮機的散熱等發熱 設備，機械室內部溫度較高。將主風風壓表的氣管改裝到輸 氣管的起始端，即機械室內部，不僅能夠較好的探測風管內 部的氣壓，很好的杜絕了冬季風管凍結現象，為設備的良好 穩定的運行奠定了基礎。
3.應用效果
通過使用如上重新設計的氣管連接方式，不但可以解決 主風壓壓力表氣管結冰的問題，還可以使司機在寒冷的冬季 操作上減少失誤。既提高了工作效率又降低了勞動強度，又 使單機人員減少一些不必要的誤操作。正常作業時，操作人 員可以很好的從主風壓壓力表上判斷鉆孔屮具體情況。為較 好的完成生產任務節約了時間。該主風壓壓力表氣管改進目 前在YZ-55B型20號鉆機上使用，使用效果良好，下一步將 陸續在其他鉆機推廣使用。
