帶泄壓閥壓力表的研制與應用
本文介紹了一種帶泄壓閥壓力表的結構及工作原理，這種壓力表克服了傳統壓力表截止閥到壓力表間的連接管段壓力泄放 問題，保證了維修拆卸方便和維修人員的人身安全，具有很好的應用價值。
壓力表是一種測量壓力大小的儀表，在工業工程控制過 程與技術測量中得到了越來越廣泛的應用⑴。目前使用的 壓力表表體上不帶泄壓閥，當維修更換壓力表時，截止閥關 斷后，截止閥到壓力表間的連接管段或冷凝圈中壓力的泄放 問題得不到妥善解決，當壓力很髙或是有毒氣體時,給維修 帶來不便和危險[2]。
為使壓力測量更可靠安全，根據工作需要研制了帶泄壓 閥的壓力表。
1.普通壓力表安裝結構
普通壓力表安裝結構示意圖見圖1。
2.帶泄壓閥的壓力表
2.1帶泄壓閥的壓力表結構設計

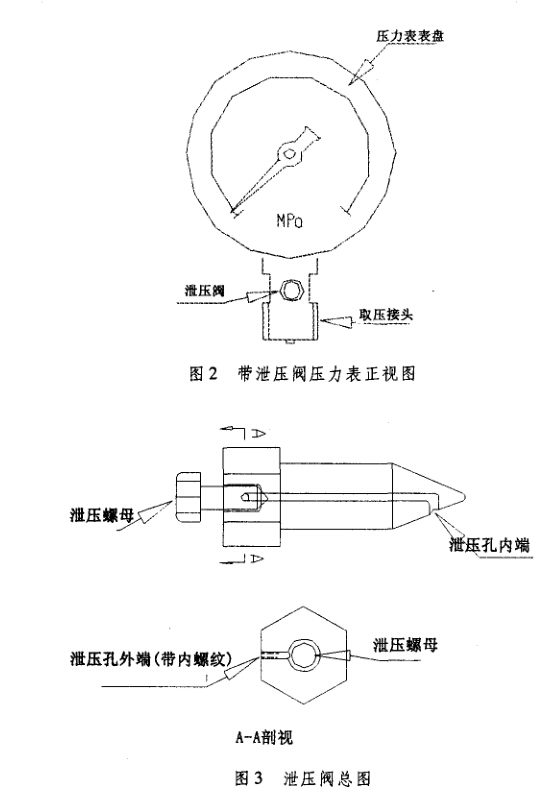

帶泄壓閥的壓力表結構圖見圖2，圖3。
2.2帶泄壓閥的壓力表工作原理
普通壓力表的結構[3]和安裝如附圖1所示。按附圖1 所示，更換壓力表時,先關斷外螺紋截至閥（過程連接閥）， 外螺紋截至閥到壓力表接頭間的管路或冷凝圈內存在壓力， 當測量介質是氣態而壓力很高時給拆卸帶來不便，且介質是 有毒氣體時會給維修人員帶來身體危害。
帶泄壓閥的壓力表如圖2所示，與普通壓力表相比較， 在其表體外螺紋接咀的背部開一內螺紋孔，使該孔與壓力表 介質取壓通道相通，在該孔上用螺紋連接方式安裝泄壓閥， 泄壓閥的泄壓孔與壓力表取壓通道介質相通。壓力表正常 工作時，泄壓閥的泄壓孔被泄壓螺母堵塞，當需要泄壓是,用 扳手外旋泄壓螺母,泄壓螺母向外退出，泄壓孔堵塞解除,將 憋在外螺紋截至閥和壓力表接頭間管段（或冷凝圏）內的壓 力泄放，當壓力泄放完后，將泄壓螺母旋緊，再順利地拆卸更 換壓力表。
泄壓孔外端以?xún)?nèi)螺紋形式設計，可配一細小的單頭外螺 紋接管，對有毒氣體介質泄壓時可將單頭外螺紋接管旋人泄 壓孔外端內，再在該接管外端接以該介質對其無腐蝕作用的 塑料軟管,將其引到特定位置泄壓排放,以免對工作人員引 起傷害。
3.現場應用
帶泄壓閥結構的壓力研制完成后，對其進行現場應用， 與傳統壓力儀表的安裝方法對比，解決了目前普通壓力表 在維修[5]或運行中更換壓力表時，過程連接截止閥關斷后截 止閥到壓力表間的連接管段或冷凝圈中壓力的泄放問題，保 證了維修拆卸方便和維修人員的人身安全,使得現場應用更 為方便、可靠、安全,具有很好的應用價值。
