無線傳輸與有線傳輸相結合的數字壓力表
本文涉及壓力采集、數據無線傳輸、數據有線傳輸?shù)脑O計方案及實現電路。
引言
隨著物聯網技術的發展,數字壓力表采集設備的應用 現場出現了很多新的需求。總的趨勢是無線數字壓力表逐 漸取代有線數字壓力表。
無線之于有線的優勢是安裝簡單、無需布線。從工程 實施的難易程度考慮,無線方式容易操作，只要設備安裝 完成,數據就能夠自動上傳到網絡。而有線方式除了需要 安裝設備外,還需要挖溝、埋管、穿線、調試。工程實施復 雜,周期漫長,材料浪費嚴重。
有線之于無線的優點是數據傳輸可靠,穩定性好。有 線數字壓力表不用頻繁更換電池,一次施工,長期使用。同 時,數據傳輸不受環境和天氣變化的影響，能夠實時準確 的傳輸信息。如ZigBee、WIA-PA等2.4GHz的無線信號 容易受到WLAN信號的干擾，造成通信中斷或阻塞。下 雨、下雪天,無線信號傳輸成功率容易下降,霧霾、粉塵、金 屬障礙物等,都對無線通信有一定的影響。
為同時適用上述兩種場景,本專利設計開發一款兩種 傳輸方式共存或可選的數字壓力表。用戶在具體的現場， 可以根據現場環境具體選擇應用方式,只需要進行簡單的 設置，即可使所選功能生效。在需要改造的現場，也無需再 購買新的數字壓力表,節省成本。
1.無線傳輸與有線傳輸相結合的數字壓力表的實現思路
本文的目的是為了實現WIA-PA無線傳輸方式與4~ 20mA有線傳輸方式同時應用到一臺數字壓力表當中，現 場具體采用哪種傳輸方式可通過按鍵進行選擇。
系統所有功能通過CPU來協調控制。CPU間隔(可設 置控制傳感器上電，延時5ms后進行壓力數據采集。采 集到的壓力數據通過液晶顯示模塊本地顯示。按鍵可以設 置采集間隔、顯示方式、傳輸方式、網絡參數等信息。CPU 根據按鍵預先設置的傳輸方式，選擇是通過WIA-PA無 線方式傳輸壓力數據,或者是通過4~20mA的有線方式傳 輸壓力數據。
2.無線傳輸與有線傳輸相結合的數字壓力表的功能 模塊設計
2.1系統供電模塊
數字壓力表電源可采用兩種不同的方式供電,無線傳 輸方式通常使用3.6V的電池模塊，有線傳輸方式通常使 用外部供電,兩種供電方式只能夠采用一種（只有一個接 口 J1。系統供電模塊輸入電壓為1.8~5.5VDC,輸出電壓 為 3.3VDC。 電源電路核心器件為TPS63000,該芯片為低功耗、寬輸入、可調輸出的開關電源芯片。輸入電壓范圍為1.8~ 5.5VDC,可適應電池電壓從3.6V至2.0V的逐漸下降的工 作過程，而輸出一直穩定在3.3V。同時,有線供電電源可 選擇標準5V輸入，實現一種電源電路，兩種不同輸入方 式的功能。
2.2壓力數據采集模塊
壓力數據采集模塊分為三部分：精密基準電路單元、 傳感器供電單元、運算放大單元。
2.2.1精密基準電路單元
精密基準電路單元主要為CPU內部A/D轉換電路提 供高精度電壓基準，為傳感器供電單元提供電壓基準，為 運算放大單元提供優質電源。
精密基準電壓芯片可穩定輸出1.2V和3.0V精密電 壓。在系統電源波動的情況下，其輸出波動很小，可達到 0.2%的精度。同時,能夠在溫度變化的情況下保持穩定輸 出，溫飄可控制在75ppm以內。
1.2V電壓基準除了供單片機內部A/D轉換電路使用 外,還為傳感器供電單元電路提供電壓參考。3.0V電壓基 準為壓力數據采集模塊中的所有芯片供電,保證壓力采集 相關電路在任何情況下均能穩定工作。

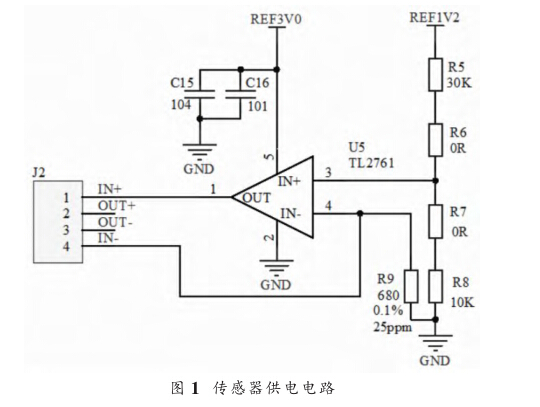

2.2.2傳感器供電單元
傳感器供電單元電路中使用運算放大器,將電壓轉換 為電流源,其計算公式為3=V/R,其中V為運算放大器同 相輸入端(第3管腳IN+電壓值,R為R9阻值。經過R5、 R6與R7、R8的分壓，可得到電壓V的值，從而計算得到 電流I為0.48mA,為傳感器供電。
2.2.3運算放大單元
運算放大單元的運算放大器為TI公司產品，屬儀表 類運算放大器系列，內部集成3片運算放大器。儀表運算 放大器內部為對稱設計結構，可有效減小同相、反相輸入 端的差模干擾。信號放大的放大倍數,通過調節R的大小 即可獲得。其計算公式為G=l+(100K/R。
2.3無線傳輸模塊
2.3.1通信模塊供電單元
由于無線通信模塊屬于射頻類電路,對電源中的紋波 較為敏感，開關電源芯片輸出的3.3V電源串入了其開關 頻率，導致無線通信模塊的EVM指標惡化。所以采用 LDO型的TPS79930進行二次轉換，該電路輸入3.3V,輸 出3.0V,前后端壓降只要不小于100mV,即可保證3.0V 的穩定輸出，有效改善EVM。
2.3.2無線傳輸電路單元
無線通信模塊通信標準符合WIA-PA標準，與CPU 通過UART 口相連接,接口電平為TTL信號。其中，干簧 管具有磁鐵觸發閉合功能,在使用手操器與數字壓力表進 行無線操作時起作用。不使用該功能時,端口接地,可有效 降低系統功耗。
2.4有線傳輸模塊
有線傳輸模塊信號為4~20mA的電流信號。如圖2所 示,CPU將采集到的壓力值轉化為電壓信號，電壓信號進 行4級濾波處理,到達運算放大器的輸入端。運算放大器 輸出端控制NPN三極管輸出電流信號。電流值為運算放 大器U7同相輸入端(3卿電壓與R23的比值。
3.總結
本文所述數字壓力表，將WIA-PA無線傳輸方式與 4~20mA有線傳輸方式相結合,通過按鍵隨意設置數字壓 力表的傳輸模式,可以單一方式傳輸,也可以兩種方式共 存,有效解決了無線傳輸與有線傳輸在工程現場單獨使用 的弊端,同時為用戶節約了成本。
