一種壓力表快速檢定系統及其效率提升數據驗證
壓力表快速檢定系統使用操作方便，升降壓效率 高，節省勞動成本，在量程不同、接頭尺寸不同的檢定 需求下，能夠快速進行檢定，且檢定過程不費力，能實 現數據現場錄入，自動存儲和打印證書的功能。本壓力表檢定裝置的準確度等級優于0.02級，測量范圍為 0~2.5MPa，據統計，此測量范圍為一個普通壓力表通用范圍，可覆蓋80%左右的工作壓力表的檢定需求。

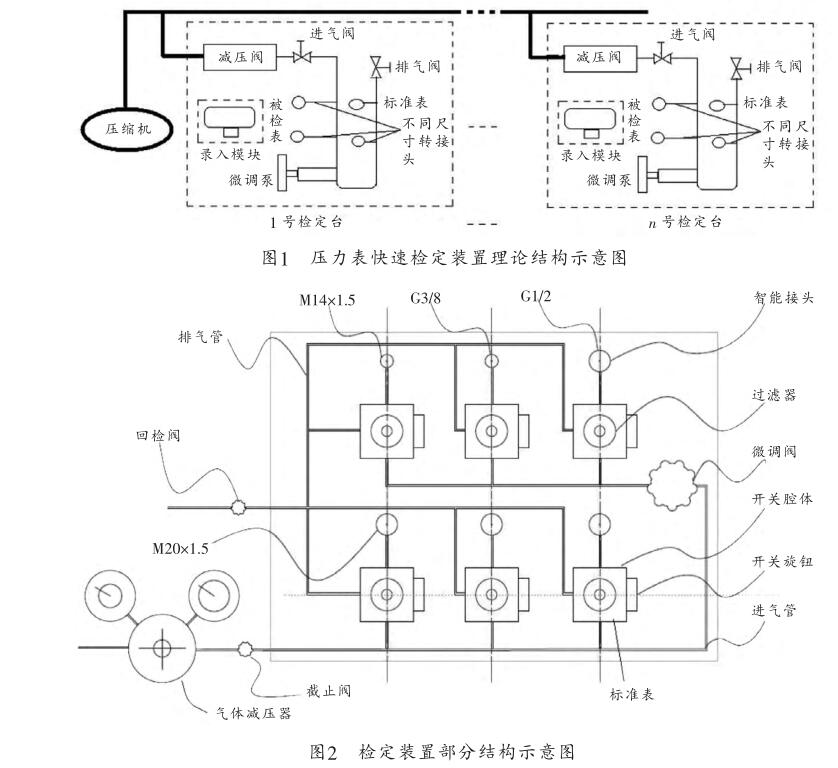

一、檢定系統的設計與組裝 本檢定系統由檢定裝置部分和軟件錄入部分組 成，理論結構如圖1所示。
1.檢定裝置設計及其工作過程
本裝置改變了普通壓力表的傳統檢定方式，在滿足檢定規程的情況 下，不僅不影響檢 定準確度，還大大 提高了檢定效率， 并且避免了傳統以 液體為介質檢定時 對資源的浪費和對 檢定臺的液體污染 腐蝕。氣體減壓器 控制氣流緩慢流入 檢定臺，待壓力穩 定后，目視標準器 進行壓力檢定點的 快速設定；氣體減 壓器后的截止閥在 耐壓3分鐘測試時 對氣源進行快速截 止，實現檢定臺的 全封閉耐壓試驗。 耐壓完畢后，操作 回檢閥，也叫放氣 閥，進行回程檢定, 檢定過程可配合微調閥進行精確調節，其結構設計如圖2所示。
2.錄入裝置及其使用過程
軟件錄入部分：錄入軟件部分由登錄界面、原始 記錄錄入界面、證書生成打印界面和其他輔助功能界 面組成。同其他軟件登錄功能一樣，此界面登錄可選 擇用戶名，自動記錄登錄密碼實現快速登錄。
原始記錄處理界面包含了規范中原始記錄規定 的所有必須包含的信息，審核審批完成后即可點擊保 存，保存后數據存入數據庫并在下方列表顯示。其中， 各個按鈕的位置是經過使用者使用優化確定的，能最 大限度實現效率的挖掘。
證書的生成和打印界面可生成打印預覽，并進行 打印設置，可對打印數量進行選擇，以滿足不同計算 機的打印設置要求。其他輔助功能界面，包含了數據 查詢、數據打印、用戶列表、數據統計查詢、被檢表參 數設置等各個功能模塊，可實現對壓力表檢定系統的 管理，是實現進一步信息化的關鍵部件。
二、檢定裝置效率提升的驗證
1.年度完成情況

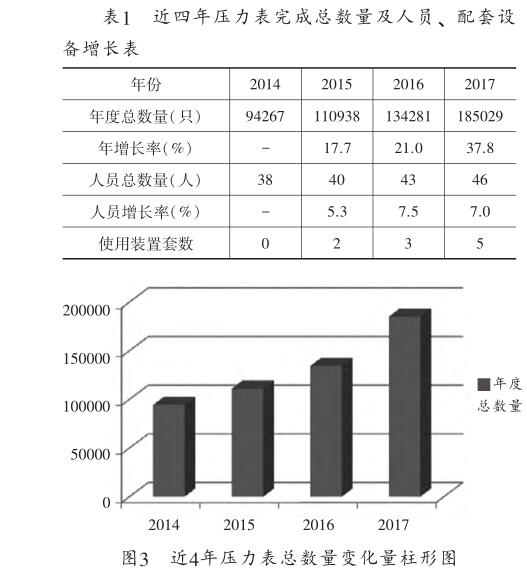

在三年的項目研發階段，通過比對最近四年壓力 表數據（見表1)得出壓力表數據變化如圖3所示，結合 實際分析此裝置在效率中產生的作用。
以上數據可看出，四年間，壓力表總件數不斷攀升， 其中2016年度和2017年度數量增長較多，特別是2017 年度，送檢數量比2016年增加了37.8%。如果沒有此套 裝置的投入使用，為完成這個數量，至少要增加37.8% 的人手才足以解決增長的工作量。而實際上，部門人 員每年的增長率僅為7%左右，故壓力表檢定效率的 提升對完成年度總數量起著決定性的作用。
2.月度增長率驗證

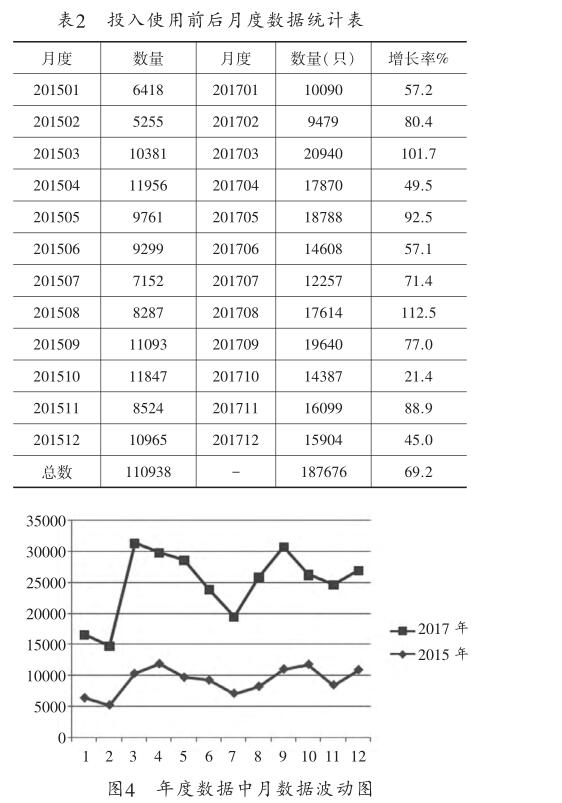

在項目研發階段，此裝置的推廣是逐步實現的。 本次驗證通過裝置使用前后一年每月的壓力表完成 數量進行了比對，選取試用前的2015年和試用后一年 2017年度的數據進行比較，數據如表2所示。
從以上數據可以看出，每月的數據都有很大程度 的增長，每月檢定總數量成波動狀態，如圖4所示。
2017年的波動線比2015年的波動線高一個水平， 此水平包含了本裝置研制成功后的效率提高水平和 人員增長水平。如要量化處理，對各水平增長率進行 運算，在兩年人員增長15%的狀況下，增長率可達 69.2%，如果減去兩年人員增長率15%，則為54.2%。 2015年和2017年投入使用的本檢定裝置3套，平均每 套帶來的效率提高為54.2%/3=18.1%。
3.人員使用裝置的效率驗證
本次驗證通過相同水平的人員在使用新舊裝置 的前后數量統計進行比對，可得出新研制的壓力表快 速檢定裝置對壓力表檢定效率的提高程度。此數據選 擇了試用一年前后的三位檢定員月度平均數據作為 計算依據，長期平均數據可最大限度地減少偶然性誤 差。

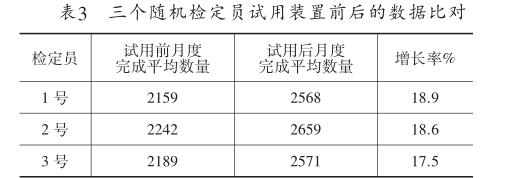

從表3可看出，選擇的三個檢定員試用前后月度 完成數量增長率在18%左右。雖然因個體差異和其他 不確定因素，這個平均數據也存在很大的不確定性， 但個人數據的趨勢也是增長狀態，故有一定的可信
三、結論
通過以上設計和效率計算驗證，證明此裝置實用 性極高，不僅可現場完成對數據的收集和存儲任務， 還可免去手寫記錄浪費時間和人為偶然誤差的不足， 對于不同接頭尺寸、不同量程而又數量巨大的檢定要 求來說比較實用?？傮w來說，此裝置為批量壓力表檢 定帶來了不低于18%的效率提升，并且因為各個部件 的科學配置，對檢定過程壓力表的影響降到最低，不 僅節省檢定介質，還節約了檢定記錄的紙張，做到了 檢定效率的高效與環保。
