淺談彈簧管式一般壓力表量值比對的實施
本文介紹彈簧管式一般壓力表量值比對的實施要求和實驗程序，從質監部門下達比對任務確定主導實驗室和參加實驗室、主導實驗室進行前期 實驗和起草比對實施方案到參加實驗室開展比對實驗報送比對數據等資料、主導實驗室處理數據并撰寫比對報告、比對組織者公布比對結果的全過程。
1.概述
開展一般壓力表量值比對能有效考察計量檢定機構 的壓力測量量值的一致程度、計量標準裝置的可靠程度 及計量檢定人員操作技能和數據處理的水平。2011年 10月，根據市質監局下達的比對計劃，我所作為主導實 驗室與6家指定計量檢定機構的共同完成一般壓力表的 量值比對工作，通過分析比對測量結果來判斷各實驗室 量值傳遞的準確性，檢查其檢定結果是否在規定的范圍 內，從而發現問題、改進不足、積累經驗并指導檢定工作， 確保一般壓力表量值傳遞的準確和一致。
2.比對要求
2. 1比對的依據
主導實驗室根據國家計量技術規范JJF1117 - 2010 ?計量比對》、JJG52 - 1999《彈簧管式一般壓力表、壓力真 空表和真空表》和JJF1059 - 1999《測量不確定度評定與 表示》，起草一般壓力表比對實施方案，征求參比實驗室 的意見，并與其協商后執行。
2.2傳遞標準的選擇
由主導實驗室選取了上海自動化儀表有限公司生產 的型號規格為(0?1.6)MPa、準確度等級為1.6級的彈簧 管式一般壓力表2臺，1只作為傳遞標準，另1只作為備 用標準。
2.3傳遞標準的交接
主導實驗室考慮到實驗和運輸中各種因素的影響， 確定了傳遞標準的花瓣式比對路線，各參比實驗室接到 傳遞標準時，按交接單逐項檢查設備是否有損壞、附件是否齊全，填好交接單并通知主導實驗室。參比實驗室完 成比對實驗后應按比對實施方案的要求傳遞到下一站， 并通知主導實驗室 。
2.4比對出現意外情況的處理
傳遞標準在運輸過程和在實驗室比對中過程中出現 意外故障時，應及時報告組織單位和主導實驗室，經分析 研究決定是否返回主導實驗室修理或啟用備用標準，若 參比實驗室需延長比對實驗時間，應報組織單位和主導 實驗室同意后方可。
2. 5比對保密規定
主導實驗室、所有參比實驗室的相關人員均應對比 對結果保密，不允許出現任何數據串通，不得泄露與比對 結果有關的信息。
3.主導實驗室確定參考值

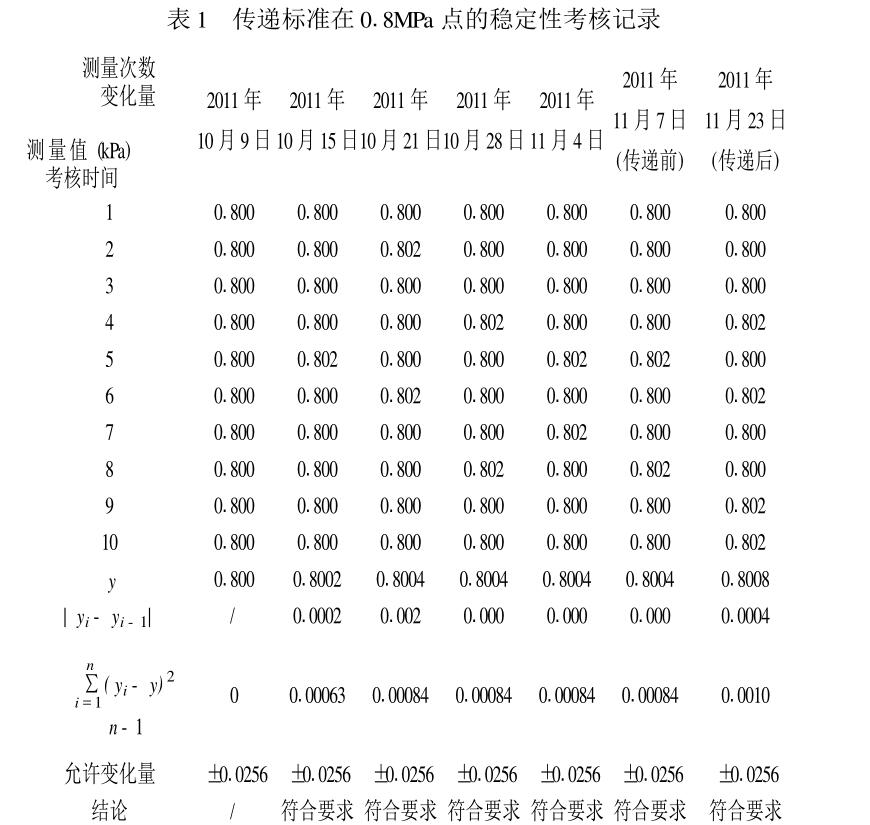

主導實驗室在傳遞標準送出之前的1個月，對傳遞 標準進行穩定性的考核，按照比對實施方案做好傳遞標
準傳遞前、后的相關實驗數據的記錄,并確定參考數據。
4.參比實驗室進行傳遞標準比對實驗
4.1比對時間
參比實驗室應當在接到傳遞標準(填寫交接單)后的 2個工作日內完成所有比對實驗,第3個工作日將傳遞 標準送至下一個參比實驗室。最后一個參比實驗室將傳 遞標準送回主導實驗室。
4.2比對項目
按照J(rèn)JG52 - 199《彈簧管式一般壓力表、壓力真空 表和真空表》檢定規程表1中后續檢定和本次比對實施 方案的具體要求,對提供的傳遞標準(一般壓力表)進行 檢定。委托單位為“廣元市計量檢定測試所”并完成 0. 8kPa指定點示值誤差測量結果的不確定度評定。
4.3提交的資料
一般壓力表比對實驗原始記錄、一般壓力表比對重 復性實驗記錄、一般壓力表檢定證書、測量結果不確定度 評定報告、計量標準器的有效溯源文件復印件及《計量標 準考核證書》復印件和《計量標準技術報告》測量不確定 度評定部分的復印件。
5.處理比對數據
5.1參考值的確定
根據本次實施方案規定:本次比對以主導實驗室的 量值作為參考值(主導實驗室0. 01活塞式壓力計標準裝 置2011年8月下旬送上級計量機構檢定,準確度高、穩 定性較好）Yri = 0. 8006 , ud = 0. 019 MPa , uei = 0. 0002 MPa 5.2比對結果的評價
本次比對結果用歸一化偏差En值評價
式中k :覆蓋因子,一般情況下k = 2;
Y .?參加比對實驗室的測量結果；Yri .?主導實驗室參 考值;
_ 2,2,2 ui = uji + uri + u ei
《計量與測試技術》20\2年第39卷第5期
ui :第i個測量點的參考值的標準不確定度; uji:第j個實驗室在i個測量點上測量結果的標準 不確定度；
uei .?傳遞標準在在i個測量點上在比對期間的不穩 定性對測量結果的影響。
比對判據：
當|E。| <1,參加實驗室的測量結果與參考值之 差在合理的預期之內，比對結果符合要求。
當| En | >1，參加實驗室的測量結果與參考值之差 未達到合理的預期，比對結果不符合要求、離群，應分析 原因 。

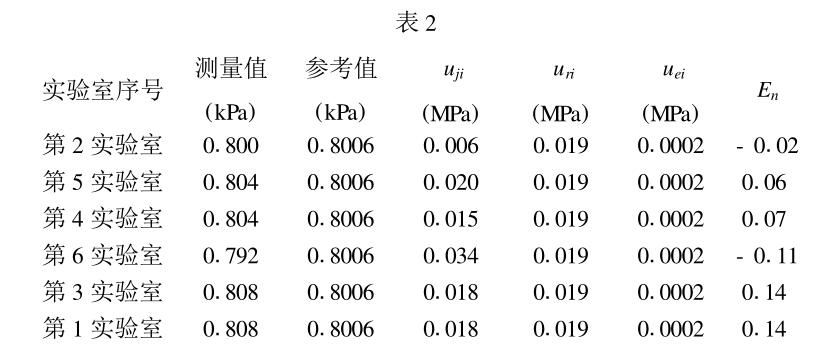

4.3各參比實驗室En值排名
5.編寫比對報告
主導實驗室按照比對實施細則撰寫一般壓力表比對 報告初稿，主要包括有此次比對的概述、傳遞標準技術狀 況的說明、7個實驗室的原始數據、不確定度評定過程、 比對結果及結論分析、對實驗室提出的重要意見和處理 方法等。此次6個參比實驗室En值全部小于1，在合理 的預期內，比對結果可接受，并且各參比實驗室的測量結 果與參考值的差很小，這表明我市一般壓力表檢定系統 的計量標準裝置均符合檢定規程的要求，其量值準確、可 靠，征求各參比實驗室意見，歸納匯總后形成正式比對總 結報告 。
6.報送比對報告
主導實驗室在規定時間內完成最終比對報告，并向 比對組織者市質監局報送，市質監局召開專題會議審查 通過，總結經驗，提出建設性意見，形成正式比對情況通 報文件，并在一定范圍內公布。
