關于壓力表安裝問題分析
1.前言
壓力是工質熱力狀態的主要參數之一。熱力 發電廠需要測量壓力和差壓的地方很多，測量范 圍很寬，約從1 x 103Pa到24MPa。保證壓力測量的 準確性對于機組安全、經濟運行有重要意義。例如 給水壓力、汽包壓力、主蒸汽壓力、凝汽器真空、各 處油壓和煙風道壓力等，都是運行中需要監視的 重要參數。
在現場安裝、運行過程中壓力表的閥門、接管 的安裝維護屬機務專業,而壓力表的校驗安裝屬熱 工專業。本文對常用的彈簧管壓力表安裝、運行維 護中存在的問題做一分析。
2.被測量介質物理化學性質對壓力表的影響
2.1水、蒸汽性質對壓力表測量精度的影響
水是幾乎不可壓縮的物體，水的壓力從OMPa升 高到200MPa，其體積變化很小。當外界的各種因素 引起擾動時，例如，電網周波的波動造成電動給水 泵的轉速變化，鍋爐汽壓或水流量的變化，均會引 起給水茱系統壓力的變化。
由于給水壓力變化時，水通過體積的膨脹或壓 縮來減緩壓力變化速度的能力很小,所以，給水系 統的壓力表指針擺動頻率較高,振動幅度較大。
蒸汽是可壓縮氣體，壓力增加1倍，體積近似 縮小1倍。當外界因素如燃料量變化，負荷與產汽 量不平衡時，由于蒸汽的體積可以壓縮或膨脹， 所以壓力變化緩慢，蒸汽系統的壓力表指針較平 穩。
2.2介質的化學性質對壓力表的影響
很多介質具有腐蝕性和較大粘性，如化學車間的酸、堿液，鍋爐加藥間氨液等介質。直接和普通壓 力表相連測量壓力時會由于腐蝕使壓力表壽命降 低，甚至影響到運行人員的安全。
3.不同介質下為確保壓力測量精度和延長 壓力表使用壽命采取的措施
3.1被測參數的溫度較高時使用存水彎管
有一部分甚至是技術人員錯誤地將存水彎管 叫緩沖彎管，認為安裝存水彎管可有效地減緩壓 力表的波動幅度而提高測量精度且延長其使用壽 命。目前，電廠中所用的壓力計和差壓計主要是彈 性式的?，F場存水管有U形和0形，其中U形存水 管適用于垂直管段上，0形存水管適用于水平管 段上。

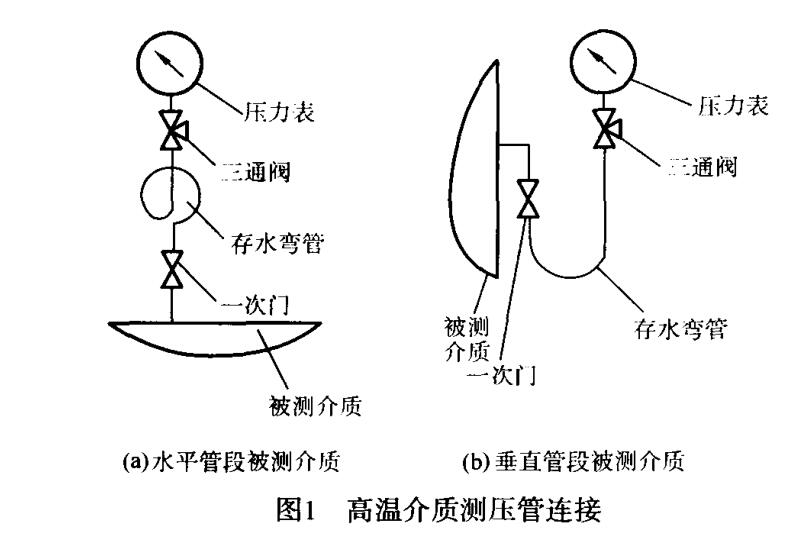

被測參數的溫度很高，例如過熱蒸汽溫度，中壓 為450^，高壓為510^，超高壓或亞臨界壓力為 540^,壓力表內彈簧管如果直接與高溫蒸汽接觸， 不但要損壞，而且彈簧管的彈性因溫度升高而降低。 在壓力表之前加1個彎管，因管內存有凝結水或其它 隔離液，進人壓力表彈簧管的工質是溫度較低而且 是變化很小的凝結水和隔離液，與被測介質溫度無 關，壓力表的使用條件與設計及校核時的條件一樣。 為了便于進行現場校驗和沖洗信號管路，在靠近儀 表處可裝設三通閥。在投人儀表時應緩慢打開閥門， 以防儀表承受壓力的突然沖擊。三通閥用來放盡管 道內積存的空氣確保測量精度，對于壓力信號精度 要求不高的可以不裝設,見圖1。
3.2被測介質壓力波動范圍大時使用緩沖器
如前所述,給水系統的壓力表觀察較困難，而且 壓力表的壽命較短，有些壓力表使用不到1個月就報廢。為了使給水系統上壓力表指示穩定，以提高測 量的準確性和延長其壽命，可以在壓力表前安裝壓 力表緩沖器。
緩沖器目前市場上沒有廠家生產，需現場制 作。緩沖器外殼用無縫鋼管焊制而成，直徑的大小 根據現場安裝位置的不同可采用<)>76、<))89、<))108 無縫鋼管。管子厚度根據測點壓力不同選取。管子 兩端封死。下端與壓力測點的導管相連，內部焊接 2 ~ 5塊(柱塞泵出口壓力測量時取較大值)、厚度為
~ 5mm的隔板，隔板上開有直徑為2 ~ 2.5mm的阻 尼孔，相鄰2塊隔板阻尼孔的位置要錯開。制作時， 先從緩沖器外殼的兩端分別與隔板滿焊，隔板上 的阻尼孔要用鉆頭機械加工。在焊接緩沖器兩端 封板前，要將內部的焊渣和鐵銹清理干凈，以防雜 質將阻尼孔堵塞。緩沖器制成以后要進行1.5倍工 作壓力的水壓試驗，以檢驗緩沖器的強度和焊縫 的嚴密性。
安裝時，先將緩沖器的水倒干凈，然后緩沖器 下部與壓力表測點的導管相連，緩沖器上部安裝壓 力表，最后開啟壓力表導管的閥門。閥門開啟后壓 力表導管和緩沖器內空氣被壓縮和儲存在緩沖器 的上部。當波動的壓力信號經導管傳至緩沖器時， 由于緩沖器內上下2塊隔板上阻尼孔的節流阻尼作 用，以至緩沖器上部壓縮空氣的緩沖作用，壓力表 接受的壓力信號，其波動幅度和頻率大幅度下降。 壓力表的工作條件大大改善。
測量含坐氣體壓力時表前應裝設灰塵捕集器
測量爐內、煙道壓力時，由于灰塵的聚集會堵 塞壓力表取壓管道，造成測量信號不準甚至沒有測量信號。因此在測量含塵氣體壓力時須裝設灰塵捕集器。

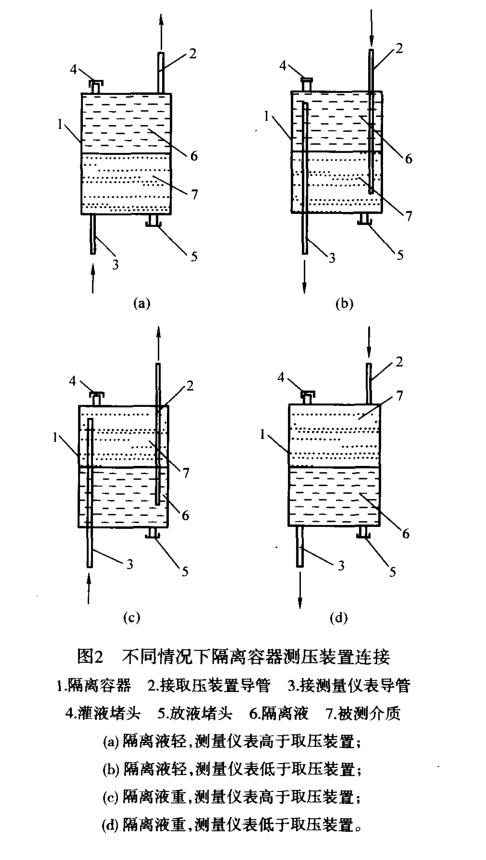

3.3被測介質具有腐蝕性時使用隔離容器
為了減小使用造價較高的耐腐蝕型及專用型彈 簧管壓力表，測量粘性或侵蝕液體的壓力或差壓時， 取源閥門至儀表閥門之間的管路上可設隔離容器， 在隔離容器和至測量表的導管內充入隔離液，以防 表被腐蝕。若介質凝固點高，取壓裝置至隔離容器應 有蒸汽拌熱并保溫，以防介質凝固。
隔離容器和測量管道裝設于室外時，應選用凝 固點低于當地最低氣溫的隔離液。隔離容器應垂直 安裝，各類容器內的自由液面必須在同一水平面上。 隔離液應不與被測介質、管件及儀表起摻混和化學 作用。
4.壓力表使用時的其它注意事項
1)取壓管口應與工質流速方向垂直,與設備內壁平齊，不應有凸出物和毛刺,這點對于保證測量較 低靜壓力的準確性尤為重要。
2)為了保護測壓儀表，一般不允許壓力計指針 經常處于刻度上限處，但選用測量范圍過大的儀表 又會影響測量結果的準確性。如果被測壓力比較穩 定，則被測壓力的正常值應在壓力計測量范圍2/3 處;如果被測壓力經常變動，則其正常值應在壓力表 測量范圍的1/2處。
