隔膜壓力表的檢修和校驗
現場隔膜壓力表廣泛應用于生產中接觸強腐蝕性介 質的就地壓力的指示測量，在使用中容易損壞，因而報廢 了許多壓力表。損壞的主要原因是表頭長期置于化工現 場而銹蝕、損壞以及硅油滲漏等。為降低成本、變廢為寶， 既要解決隔膜壓力表檢修和校驗的問題，又要保證生產， 筆者總結了一套簡單易行的修復方法。
―、隔膜壓力表和普通壓力表的測壓原理以及在結構方面的區別
普通壓力表的測壓原理是，將待測壓力引人到測壓 彈簧中，彈簧管受壓后，產生彈性位移，帶動連桿和中心 齒輪偏轉,指針裝在中心齒輪軸上,從而顯示出壓力的測 量值。而所謂的隔膜壓力表，除了具有普通壓力表的部分 外，又增加了連接法蘭、隔離膜片（隔離膜片為了能適應 不同的腐蝕性介質或溫度，可采用不同的材質），且在隔 離膜片和測壓彈簧管之間，充有傳壓介質硅油。隔膜壓力 表和普通壓力表的主要區別在于，隔膜壓力表在測壓過 程中，待測介質只接觸隔離膜片。這樣就可以防止腐蝕性 介質和易結晶的介質進人彈簧管，避免彈簧管的腐蝕和 堵塞。
二、隔膜壓力表在使用中出現故陣的原因分析
1.當有壓力時，指針無指示
出現這種故障的原因，一般都是指針和中心齒輪軸 的連接部位由于強烈的震動而造成了松動，受壓后的彈 簧管位移不能帶動指針偏轉。其次是彈簧管中的硅油漏失太多，壓力無法傳遞。
2.測量壓力不準，低端有壓力指示變化，壓力升高則 指針不變化
出現這種故障的原因是，彈簧管中的硅油有少部分 的流失，使空氣進人，因氣體可以壓縮，故當壓力增大時， 指針指示的壓力不準或不動作。
3.在測壓的過程中，指針呈跳躍變化
這種故障往往發生在隔膜壓力表處于震動較大的場 合（如泵的出口壓力），由于壓力的波動變化，指針也隨之 來回擺動，致使壓力表芯的中心齒輪嚴重磨損，中心齒輪 和扇形齒輪吻合不好，因而造成了指針呈跳躍性變化。
對指針的跳躍故障處理，可用小什錦銼和廢鋼鋸條 對磨損的中心齒輪部位進行銼刮修復。當指針的軸孔變 大時，可用小榔頭輕敲，使之收縮至指針能和中心齒輪軸 緊密結合。
三、隔膜壓力表的檢修
在檢修的多臺隔膜壓力表中，筆者發現大多數的故 障是因彈簧管中的硅油漏失而造成的。可以說給彈簧管 中充注硅油，是解決隔膜壓力表檢修的關鍵問題，但要往 彈簧管中注滿硅油并不容易。一般情況下，生產廠家都具 有專門的充裝硅油的器具，利用真空泵抽出彈賛管中的 空氣。在負壓情況下，讓硅油自動流入彈簧管中。但是，由 于我們缺少相應的專用器具，不具備這種條件。為了解決 隔膜壓力表的檢修問題，經多次實驗,筆者利用現有裝置 制作了一套向彈簧管中加注硅油的設備并總結出了注油 方法。
1.制作專用的校驗工具

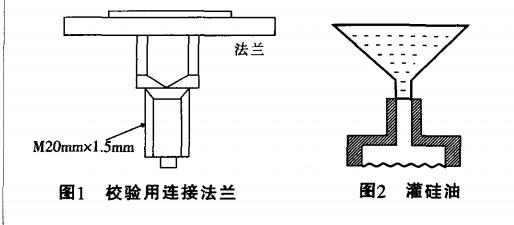

我廠使用的隔膜壓力表的表頭的連接螺紋為20mmx 1.5mm的標準螺紋，另外，每臺隔膜壓力表都帶有一個連 接法蘭。因此，要校驗隔膜壓力表，就要制作專用的配套 校驗用法蘭。圖1是校驗用連接法蘭簡圖。
2.隔膜壓力表的校驗操作過程
首先把隔膜壓力表的表頭部分從法蘭上卸下。然后 把壓力表和校驗器連到一起，按普通壓力表的校驗方法， 用壓力校驗器校準調整合格。
將膜片法蘭部分清洗干凈，并用漏斗灌滿硅油，如圖2所示。

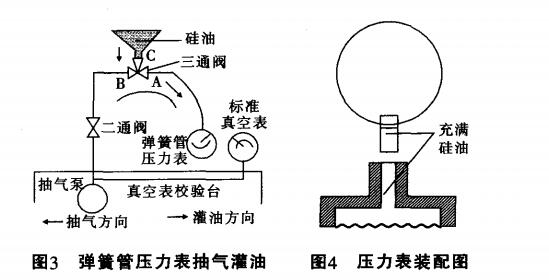

此時彈簧管內可能帶進變壓器油，可用手抓住表甩 幾下，把彈簧管內的變壓器油甩凈。將彈簧管壓力表頭朝 下，裝于真空表校驗臺上，如圖3所示。二通閥置“通”位 置，三通切換閥A、B通，C不通。用抽氣泵抽氣，抽到標準 真空表指示真空度大于0.93Pa，越大越好。如真空度小于 0.93Pa，則抽氣系統密封不好，彈簧管內充油后會有小氣 泡影響準確度。首先使二通閥置“斷”位置，然后撥動三通 切換閥，使A、C通，B不通，硅油被充進表內。為使彈簧管 內因灌油時帶人以及抽氣不盡而留有的微小氣泡逸出， 最好停lOmin后再將壓力表拆下。
將彈簧管壓力表表頭朝上垂直放置油不會漏出，充 好后在20x1.5接頭處纏好聚四氟密封膠帶，快速地把壓 力表表頭和法蘭膜盒扭接到一起，并使之緊固，如圖4所 示。由于擰緊時封于表內的硅油受壓,壓力表零點有所抬 高，用內六角扳手打開膜盒上的放氣孔，放出膜盒中的余 壓并觀察表頭指針,使之指示在零刻度線處。在加壓過程 中，當被測表指針指在第一大刻度線上，并且與標準表壓 力完全一致時，擰緊絲扣，最后進行零點和量程的校驗。
將隔膜壓力表和制作的校驗用法蘭連到一起，將裝 配好的表裝到壓力校驗器上校驗，使之校驗合格。在上 述步驟中，最關鍵的是抽氣要抽盡，油內不能留有小氣 泡，否則儀表誤差大，指針回零也不好，準確度大大降 低。原表準確度為1.6級，用上述方法修復的表的準確度 將合格。
四、結束語
一臺國產彈簧管壓力表價值60元，一臺膜片壓力表 價值1000元以上。而用國產表頭配上膜片法蘭，就使一臺 報廢儀表獲得了新生,節約了一筆很大的檢修費用。根據 筆者的經驗，當隔膜壓力表裝在震動較大的場合時，最好 能往表殼里注滿防震硅油（可用甲基20121000#硅油），這 樣可保證隔膜壓力表有較長的運行周期。
