數字壓力計檢定壓力表時標準值的設定
一、數字壓力計示值變動規律及原因
數字壓力計在設定標準值時示值之所以變動，是 因?yàn)閿?shù)字壓力計與壓力校驗器組成的壓力測試系統 是密閉非動態平衡系統。加壓過程中由于壓縮原因， 氣體或液體分子需吸收能量，分子間隙緩慢減小，所 以壓力不會立即穩定，表現為壓力緩慢下降，需要一 段時間才會穩定。降壓過程中由于膨脹原因，分子需 要釋放能量,分子間隙增大,表現為壓力有微量上升， 需要等一段時間壓力才會穩定。
二、數字壓力計標準值設定方法
鑒于上述原因，在壓力表檢定過程中設定數字壓 力計標準值時，加壓過程中可預先比標準值多加一定 量值的壓力，停止加壓后，等壓力下降至標準值后再 讀取被檢壓力表示值。在降壓過程中，可比標準值少 一定量設定壓力值，待壓力微升至標準值時讀取被檢 表7K值。
在設定數字壓力計標準值時，使標準值沒有誤差 地精準顯示有時沒有必要且較費時。標準值設定時有 效位數應該保留幾位，與被檢表最大允許誤差絕對值 有關。通常的做法是數字壓力計標準值為被檢表分度 盤上待檢數字后，其小數點后面數值為零的位數比被 檢表估讀值小數點后的位數多一位。例如，用25MPa、 0.05級數字壓力計檢定一塊直徑為100mm的16MPa、 1.6級壓力表。數字壓力計顯示數字時有效數字有效 位數為5~6位。壓力表待檢點為4MPa、8MPa、12MPa、 16MPa。壓力表分度值為0.5MPa，估讀值為O.IMPa。檢 定壓力表4MPa點時數字壓力儀顯示的標準壓力值為 4.00*MPa時就可讀取壓力表示值，4.00*MPa中的*可 是0~9之中任意數，此時可不予考慮。其余各點以此類 推。下面就上述數字壓力計標準值設定的正確性進行 驗證：
數字壓力儀顯示*.00*或**.00*時其可能的最大誤差為
25MPax0.05%+0.01MPa=0.0225MPa 上式中+0.01MPa是因?yàn)閿?shù)字壓力計顯示*.00*或 **.00*時可能最大值為*.009或**.009,此時產生的是 最大附加誤差。
壓力表最大允許誤差為 16MPaxl.6%=0.256MPa l/4x0.256MPa=0.064MPa 0.0225MPa < 0.064MPao
上述檢定符合JJG52-2013《彈性元件式壓力表、 壓力真空表和真空表檢定規程》中所選標準器的允許 誤差絕對值應不大于被檢一般壓力表允許誤差絕對值的1/4的規定。
對于0.25級、0.4級的精密壓力表，檢定時數字壓 力計標準值為被檢表分度盤上待檢數字后，其后面數 值必須全部為零，這樣才符合JJG49-2013《彈性元件 式精密壓力表和真空表檢定規程》中所選標準器的允 許誤差絕對值應不大于被檢一般壓力表允許誤差絕 對值的1/4的規定。計算過程在此不再贅述。下面就數 字壓力計設定標準值時小數點后應該保留幾個“0”進 行分析計算：
通過上述分析“0”的個數與可能產生的附加誤差 關系是
附加誤差=1x10'其中ra為“0”的個數。
設數字壓力計測量上限為Pta,準確度等級為Gb; 被檢壓力表測量上限為只，準確度等級為C。根據壓力 表檢定規程則
PJ；h%+lxlO^ \psG%
4
則
n^\g(^PsG%-PJ；h%r (1)
式中n就高取整數。
將式（1)應用于上述16MPa、1.6級壓力表進行驗 證計算得
?>lg(^-xl.6xl ,6%-25x0.05% )-'?1.4
本著就高不就低及取整數原則取re=2,式（1)正
確。
式（1)中/^不得等于數字壓力計所能顯示的“0”的 個數。因?yàn)閿?shù)字壓力計在小數點后都顯示為零時可能 有的最大誤差為其最大允許誤差。例如上述25MPa、 0.05級數字壓力計,其小數點后最多可顯示3個零，即 **.000。此時可能有的最大誤差為25MPax0.05% = 0.0125MPa，而不必再加上 O.OOlMPa。

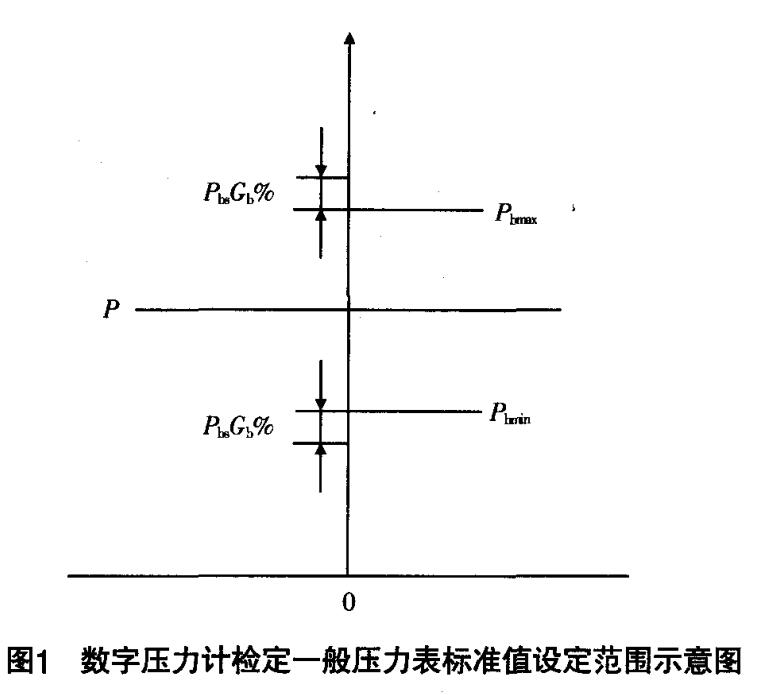

用數字壓力計檢定一般壓力表時由于壓力表允 許誤差較大，設定標準值時可以在一定范圍內，如圖1 所示。
根據JJG52-2013及圖示可知：Pbmn ^ P+PbsOb%-—PaG%
或 (2)
P^+PJih%-P^Pfi%
Pbnm^f>-Pbs^bt^>+~PSG%
或 -凡Gb%) (3)
式中:P—壓力表待檢點標度數字;數 字壓力計檢定一般壓力表標準值可設定最小值； ——數字壓力計檢定一般壓力表標準值可設定最 大值。
從式(2)、式(3)得知，在檢定一般壓力表時，數字 壓力計標準值可在P-( )~P+( +PSG%
范圍內設定。
三、結束語
數字壓力計在檢定壓力表過程中標準值的設定 是否符合要求,關乎壓力量值傳遞的準確可靠，關乎 檢定過程是否符合檢定規程要求,關乎壓力表檢定記 錄中標準器示值一欄數字的填寫是否規范，因?yàn)樵摍?/span> 數字有效位數必須滿足檢定規程要求。上述論述只是 就標準值的設定作出了最低要求。當然如果在實際工 作中能快速準確地使數字壓力計示值小數點后都為 零，就不必考慮上述論述。
