彈簧管式一般壓力表的檢定與維修
彈簧管式一般壓力表是一種測量壓力大小的儀表，是安全防護類的計量器具，在安全防護、工業過程控制、監測和監 視壓力等方面發揮重要作用。壓力表顯示是否準確，對設備、設施的運行至關重要，因此有必要對壓力表進行定期檢驗。
1.彈簧管式壓力表基本結構及表工作原理
1.1壓力表基本結構
壓力表包括四大部件，一是彈簧管與機座，包括彈簧管、 密封堵頭、帶螺紋接頭的機座、拉桿以及示值調整活節螺釗 等；二是傳動放大機構，包括扇形齒輪、中心齒輪同指針軸、 游妊、上下夾板及安裝固定螺釗一；三是指示裝置，包括表 盤和指針；四是包裝保護部件，包括外殼、玻璃表蒙、罩殼、 襯圈與固定螺釗。
1.2壓力表工作原理
彈簧管式壓力表工作時，在外部壓力的作用下，壓力表 的彈簧管會發生一定程度的變形，從而導致管端的位移，通 過表芯的機械傳動，會對這段位移進行放大，再傳遞到儀器 指示表上，在分度盤上刻有標準計量單位的數值，根據指示 表上指針的轉動，可以看到其壓力值的大小其中，壓力表表 芯的扇形齒輪、中心齒輪、示值調節螺釘、游絲、指針和連 桿等。彈簧管式壓力表在工作時，需要保證扇形齒輪與中心 齒輪的嚙合，這樣才能做到機械傳動、放大和轉換。通過對 彈簧管式壓力表的結構和工作原理的了解，有利于對其進行 操作和維修
2.壓力表的計量檢定
2.1外觀檢定
根據《彈性元件式一般壓力表、壓力真空表和真空表》 (JJG52 - 2013 )檢定規程，壓力表的外觀檢定包括：一 是新采購的壓力表表盤涂層應均勻光潔、無明顯的剝脫現象; 壓力表的零部件裝配應牢固、無松動現象；二是壓力表分度 盤上應有制造單位或商標、產品名稱、計量單位和數字、計 量器具制造許可證標志和編號、準確度等級、出廠編號等標 識標志，真空表應有(一)號或負字；三是壓力表按其所測 介質不同，在壓力表上應有規定的色標，并且注明特殊介質 的名稱，氧氣表必須標以紅色“禁油”字樣；四是壓力表玻 璃蓋應無色透明，不能有裂紋或妨礙讀數的缺陷或損傷；分 度盤應平整光潔，各標志應清晰可見。壓力表指針指示端應 能覆蓋最短分度線長度的1 /3 — 2 /3，指針指示端的寬度 應不大于刻度線的寬度等。
2.2零位檢查

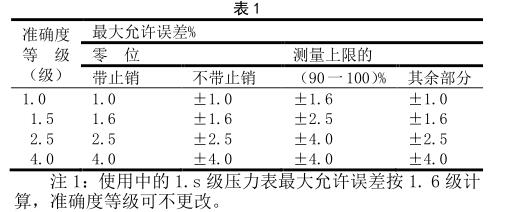

注2:壓力表最大允許誤差應按其量程百分比計算。 帶有止銷的壓力表，在通大氣的條件下，指針應緊靠沒 有止銷的彈簧管式壓力表，在通大氣的條件下，指針應位于 零位標志內，零位標志寬度應不超過表1規定的最大允許誤 差絕對值的2倍。
3.壓力表常見故障及調修方法
3.1指針在無壓時同不到零位、加壓后達不到滿刻度， 往同倒走等現象的調修
產生原因：游妊長期使用力知不足，不能盤緊或張大； 機芯固定位置不當，連桿與扇形齒夾角太小；連桿短，傳動機構放大角受限；指針 彎曲或松動，刻度盤位置固定不當，螺釗一未擰緊；校驗器 漏油或吸入空氣；油杯針形閥尖端有毛剌密封不好；油杯針 形閥未擰緊；橡膠皮碗損壞；彈簧管漏油、內部臟污或焊接 位置不正。
處理辦法：脫開兩齒輪的嚙合，反時針轉動中心齒輪軸， 使游妊能足夠盤緊或張大；游妊老化彈性不足應更換正確固 定機芯位置，調整傳動齒輪嚙合間隙，增加嚙合齒數，使連 桿與扇形齒夾角適當指針達不到滿刻度，應縮小扇形齒短臂 長度，調大傳動比正確固定刻度盤位置，擰緊螺釗。彈簧管 內部臟污用醫用注射針注入汽油振蕩洗滌；重新焊接彈簧管 反復調整后示值仍不成比例變化，更換彈簧管。
3.2滯針和跳針現象的調修
產生原因：齒牙銹蝕、磨損，兩齒輪嚙合處有毛剌和污 物；軸孔磨損，軸與孔壁單側相碰；連桿與連接件摩擦、卡 住；機芯的上下夾板太緊，中心齒輪軸彎曲，兩齒輪嚙合太 緊，軸徑不同心、不吻合；指針軸傾斜、彎曲與表面玻璃或 刻度盤單側摩擦。
處理辦法：（1)拆下兩齒輪，清除齒牙的銹蝕、磨損、 毛剌和污物（2)調整游妊外圈，用銼刀銼薄連桿厚度（3) 指針單側碰刻度盤，矯直指針軸，將指針軸一端平放在鐵墩 上，邊滾動邊用榔頭輕敲矯直；用尖嘴鉗將指針軸縱向矯直； 用空心沖子插在指針軸上扳直；指針在哪個方向碰刻度盤， 就在該方向機芯底座下面墊入適當厚度的金屬片；將刻度盤 放在平面上用榔頭敲平（4)指針釘緊后偏位，捏住指針尖 端兩側，對準刻度，使榔頭垂直地落在指針套端平面的中心 上；少量偏位將指針向反側撥轉一定角度敲擊糾正（5)指 針套松動，將指針套平放于鐵墩上，用“開花沖子”套在指 針套外，用榔頭敲擊沖子鉚壓緊固（6)指針軸不在刻度盤 孔中心，松開機芯緊固螺釗一，移動指針軸到恰當位置，壓 住指針軸頂端控制機芯不動，移動扇形齒輪與中心齒輪嚙合 于恰當部位，然后緊固螺釗一要獲得兩齒輪正確的嚙合部位， 一是將刻度盤兩側固定孔銼成蛋圓形；二是重新打孔固定機 芯；三是銼大刻度盤中心孔。
3.3示值不穩定壓力明顯下降的調修
產生原因。壓力表與校驗器的連接處漏油；機座有砂眼， 長期使用逐漸滲漏；長期受脈沖壓力作用，彈簧管產生疲勞 或兩端密封部位滲漏；長期受被測介質腐蝕，彈簧管泄露； 彈簧管有裂紋或破裂；被測壓力接近表的測量上限，長期的 壓力作用使之破裂。
處理辦法。更換機座，測量低壓時可以補焊；補焊兩端 密封部位或重新擰緊，破裂則彈簧管報廢；選用耐腐蝕的壓 力表；更換彈簧管并采取相應保護措施。
