截止式壓力表接頭的設計與應用
通過改進原有壓力表接頭,設計出一種截至式壓力表接頭,該接頭在實際應用中卸掉壓力表時能瞬間封閉管線中油氣液向外刺漏，提高管線安全性。
各種壓力表裝在壓力表接頭上廣泛應 用在油田集輸管網、鍋爐輸氣、進出水管 線和車輛液壓管路中用來測試壓力，普通 壓力表接頭結構簡單，內腔是個通孔。當 壓力表絲扣磨損，原油管線掃線解堵時壓 力表易飛出，造成管線泄露；在車輛液壓管 路中未裝控制閥門或閥門失效時更換故障 壓力表時，易造成液壓油泄露。在油田上，
壓力表接頭處（如圖1)也是當?shù)乩相l(xiāng)盜油 的重點部位，通過卸掉壓力表，在控制閘門 上連接絲扣短節和皮管子，在遠處進行盜 竊，不易被發現，影響生產正常運行，造成 經濟損失。
1.結構

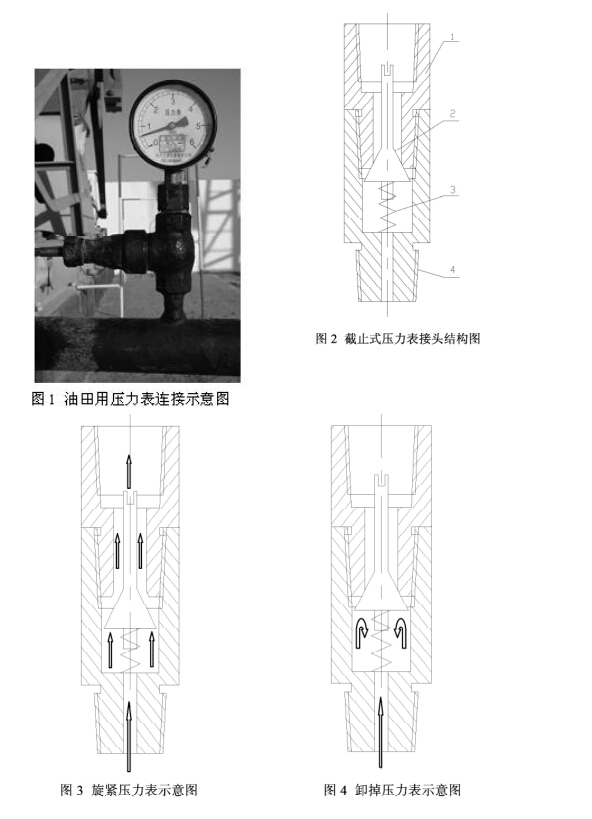

在原壓力表接頭的基礎上通過改造設 計出一種截止式壓力表接頭，包括上接頭 1、閥芯2、彈簧3、下接頭4和閥腔體，如 圖2所示，閥出口與閥腔體同軸，閥出口的 口徑小于閥腔體的直徑，閥腔體內有一閥 芯，閥芯為圓柱體，中部為錐體，錐體與閥 出口配合實現密封。
2.工作原理
當壓力表旋入壓力表接頭后壓下閥 芯，油氣通過進液孔進入壓力表彈簧管內， 驅動彈簧管伸展帶動表針顯示壓力，如圖3 所示。當壓力表旋出時處于壓縮狀態的彈 簧上頂中部帶錐體的閥芯，錐體與閥出口 配合封閉來油，壓力表泄壓回零，如圖4所示。
3.應用
將壓力表安裝在截止式壓力表接頭上 可以使管線的安全性大為提高。主要表現 為當壓力表絲扣磨損，原油管線在掃線壓 力過高時壓力表飛出，能瞬間封閉原油向 外刺漏，減少原油污染，保護環境；當管路 中未裝控制閥門或閥門不能有效關閉時， 壓力表需要定期校驗或更換，可以不用停 井或停泵放空，減少了停機損失。截止式 壓力表接頭結構簡單，成本低廉，易于制 造，同時使用該接頭還具有防盜功能，保障 生產有序運行，減少經濟損失。
