精密壓力表量值溯源與測量不確定度評定
此次精密壓力表量值溯源，主要是對精密壓力表 的示值誤差進行測量，并對其測量結果進行不確定度評定，可 以了解被測量值在什么范圍內，得出其測量是否符合測量過程 的計量要求，確保有效的測量結果。通過對0.25級精密壓力表 示值誤差的不確定度評定實例分析，直觀地展示了其不確定度 評定流程。
通過一條具有規定不確定度的不間斷的比較鏈，使測量結 果或測量標準的值能夠與規定的參考標準(通常是國家計量基 準或國際計量基準)聯系起來的特性，稱為量值溯源。量值溯源 要求檢測室針對自己檢測標準的相關量值，主動的與上一級檢 定機構取得聯系，溯源髙于自己準確度的量值與之比較，確定 自己的準確性。
2017年9月11日，我們達拉特旗產品質量計量檢測所選用 的丄塊型號：YB-150A,測量范圍：（0~2.5)MPa,準確度等級： 0.25級，分度值:0.01 MPa,有零位調整裝置，西儀股份有限公司 生產的精密壓力表做為朔源標準，送鄂爾多斯市產品質量計量 檢測所，使用0.05級活塞式壓力計，測量范圍：(0.1 ~6)MPa，出 廠編號:90066，計量標準器在規定的環境條件下對精密壓力表 進行了檢定，依據檢定結果給出了精密壓力表計量朔源示值誤 差測量結果的不確定度評定。
1.精密壓力表溯源方法
此次精密壓力表量值朔源，主要是對精密壓力表的示值誤 差進行測量，并對其測量結果進行不確定度評定。取其量程范 圍內約 10%)、50%、90%，共 3 個測量點（0.2MPa、1.2 MPa、 2.2MPa)進行測量。測量過程按照」」G 49-2013《彈性元件式精 密壓力表和真空表》計量檢定規程中的方式進行。
2.精密壓力表示值誤差的測量不確定度分析
2.1測量方法
依據LG 49-2013《彈性元件式精密壓力表和真空表》檢定 規程的要求，用鄂爾多斯市產品質量計量檢測所的量程為 (0.1~6)MPa的0.05級活塞式壓力計，對型號：YB-150A,出廠 編號：671，測量范圍：(0~2.5) MPa,準確度等級：0.25級，分度 值:0.01 MPa的精密壓力表進行示值誤差檢定，檢定點分別為 0.2 MPa, 1.2 MPa和2.2 MPa三個點，檢定時的環境溫度為 21.0T；，濕度為 51.0%RH。
2.2數學模型
AP= P丨-Pc
式中:AP——被校表示值誤差；
P丨——測量點上被校表示值；
P0——0.05級活塞壓力計產生的標準壓力值。
2.3方差和傳播系數
2.3.1、傳播系數
哪器=1 C(P0)= M =-1
2.3.2、方差 u； ( 8 ) = C2 (P丨)u2 (P丨)+ C2 (P0)u2 (P。）
2.4標準不確定度的評定
其算術平均值 P” ==0.2004MPa; P,, = =
n n
1.1994MPa
I Pi
P，2 = ^ =2.1985MPa
n
I (p「p )2
其單次測量標準差SM = f——,^ = 0.0005MPa； S1.2=
?%| n -丄
0.0007 MPa； S22=0.0005 MPa
實際測量時，取四次的平均值為測量結果
故：ua2 (P丨丨）=00005 =0.00025MPa； U1.2 (P丨丨）=0.00035 44
2.4.1由被檢表引入的標準不確定度u(P,)
(1)由測量重復性引入的不確定度（P,,)

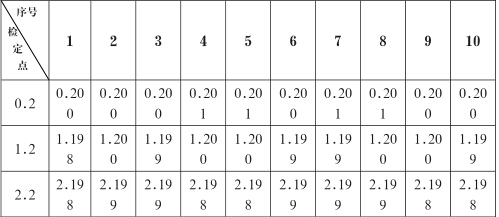

用0.05級活塞式壓力計對被檢表0.2MPa、1.2MPa、2.2MPa
MPa；
u(P,,) =0.00025 MPa
⑵由估讀誤差引入的標準不確定度u(P?)
對本傳遞標準，其估讀數為0.001 MPa，半寬區為0.001 MPa,儀表讀數為均勻分布，置信因子k=辦。
故:u(P,2) = 0001 =0.00058MPa
s
以上各分量無相關性，
故:u(Pi)= Ju2 丨丨 + up12
故：u(P,) =0.0006 MPa;u(Pi) =0.0007 MPa;
U(Pi) =0.0006 MPa;
2.4.2由活塞式壓力計引入的標準不確定度（h)
(1) 0.05級活塞式壓力計標準裝置引入的標準不確定度u
(Pc)
活塞式壓力計準確度等級為0.05級，本例中在0.2MPa、1.2 MPa,2.2 MPa處進行測量，在此區間屬均勻分布，k =芯
故 ua2 (Pc) = 0-05%x0-2 = 0.000058MPa； u,.2 (Pc)= 43
0.00035MPa;
UM(Pc)=0.00064MPa
⑵活塞式壓力計下端面與被檢表測壓點髙度差引入的不 確定度 U(P(]2)
由活塞式壓力計與被檢表的受壓點不同，引起的液位髙度 差的壓力值為：
Ap =pxgxh
式中P為工作介質密度(變壓器油在20T：時p=0.86x103kg/ m3 )；g為檢定地點重力加速度(鄂爾多斯市g = 9.7986m/s2) ；h 為被檢表中心軸與活塞下端面的髙度差，實測平均值h=
0.008m。
故 Ap =0.0001 MPa
在半寬區0.0001 MPa內假設為均勻分布，置信因子k=忑 故：（1)。2) =0.0001/A =0.00006 MPa 以上各分量無相關性，故u(P。）」Upa,2 + Up022 故：u(P。）=0.00008 MPa；u.^Pc) =0.0004 MPa；
U-(Pg) =0.0006 MPa;

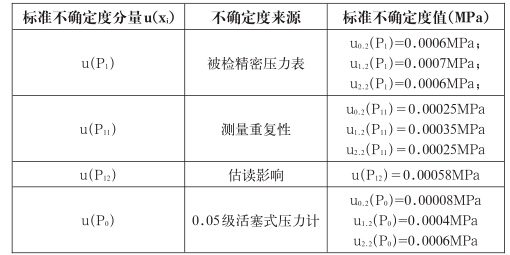

2.5標準不確定度分量匯總表
2.6合成標準不確定度
以上各標準不確定度分量獨立不相關，則:
Uc = H + U；l
故：u02 = 0.0006MPa ； uc12 = 0.0008MPa ； u22 = 0.0008MPa 2.7測量結果不確定度報告。
依據以上的分析與評定，各測量點的合成標準不確定度見下表。
3.結語
本次精密壓力表量值朔源，達拉特旗產品質量計量檢測所 在原始記錄的填寫、檢定數據的修約與處理、計量單位的使用 及有效位數的取舍、不確定度的評定等項目上成功達標，獲得 了滿意結果。檢定人員加深了對規程的理解，提髙了精密壓力 表的檢定質量和對規程的執行力，為日后開展檢定工作打下了 良好的基礎。
