用歧管壓力表診斷汽車空調制冷系統故障
該文從應用攱管壓力表診斷空調系統常見故障的方法方面、討論了診斷汽車空調制冷系統故陣的方法、思路及對策，結合歧管壓力表測 量的壓力值對比，以及空調的故障現象提出了相關維修技術建議，為以后的汽車空調故陣診斷分析提供了新的思路和策略。
汽車空調能保證汽車內部環境的舒 適，能夠?qū)囀覂?nèi)空氣的溫度、濕度、氣流 速度以及潔凈度進行調節。明顯地增加了汽 車內部環境的舒適度，有效地降低了駕駛 員的疲勞感，對提高人們的生活質量，保證 行車的安全，具有重要的意義。

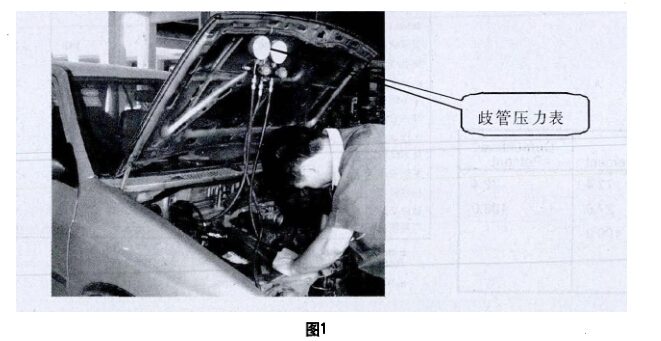

一且汽車空調出現故障，專業維修人員 應該能夠?qū)ζ嚳照{(diào)維修進行分析并快速 判斷故障。在維修汽車空調系統時，歧管座 力表是必不可少的重要工具之一。其用于對 空調制冷系統進行抽真空、加注制冷劑、添 加冷凍機油以及對空調制冷系統故障進行 檢查。歧管壓力表主要由2塊壓力表（即低 壓表和高壓表，見圖1)、2只手動閥（低樂手 動閥和高壓手動閥）、3條軟管及表座組成a 如何正確的應用歧管壓力表診斷汽車空調 系統常見故障呢？
1.準備工作
接表的方法是先將歧管EE力表高低壓 兩側的手動閥關閉，軟管與表座的接頭處 擰緊，再將軟管另一端通過快速接頭連接 到制冷系統相應的檢修閥（藍色管接低壓 側，紅色管接高壓側）.
檢測空調制冷系統故障時，應具備以下 條件：環境溫度30~35 X：;發動機轉速到 1500 r/min左右并保持穩定運轉；鼓風機 風速幵到最大，出風模式調到吹臉模式，制 冷溫度調到最低。
2.應用歧管壓力表診斷制冷系統常見故障的方法
用歧管壓力表檢查汽車空調制冷系統 故障，一般分壓縮機停止（靜態）和運轉（動 態）兩種狀態。
2.1靜態時
當關閉A/C開關，壓縮機停止運轉一 段時間后，汽車空調制冷系統的髙、低壓側 壓力值應為同一數值，如果髙、低壓表所顯 示的數值不相等，則表明制冷系統內部可能 有堵塞，維修人員應對膨脹閥、儲液干燥過 濾器及管路部分進行檢查。
2.2動態時
起動發動機，將發動機轉速控制在 1500?2000 r/min,打開A/C開關，當座 縮機處于運轉狀態時，若空調系統所用制 冷劑為R-134a，正常情況下，制冷系統低壓 側壓力約為150~250 kPa，高壓側壓力約 為1400?1600 kPa。如果壓力表指示值與 正常值不符，維修人員則要依據所測壓力值 結合如下方法進行故障診斷。
（1）若所測制冷系統髙、低壓力值都比 正常值低。這可能是因為制冷劑不足而引 起，用手觸摸感覺可發現高壓管微熱，低壓 管微冷，溫差不大，同時從視液鏡中可以觀 察到每隔1?2 s就有氣泡出現。這時應先檢 查系統有無泄漏點，修理好漏點后再抽真 空、加注制冷劑。
（2）若所測制冷系統低壓壓力值指示接 近零，高壓壓力值指示比正常值低。這時， 空調系統常表現為出風不冷、膨脹閥前后的 管路上結霜。可能的原因，一方面是空調系 統水份多而使膨脹閥“冰堵”，使得制冷劑 在系統中無法循環，此時應反復抽真空，重 新添加制冷劑；另一方面可能是膨脹閥感溫 包摜壞，造成膨脹閥不能開啟，此時應檢查 感溫包。
（3）若所測制冷系統高、低壓壓力值都 比正常要髙。壓縮機吸氣管表面溫度比正常 情況下低，出現潮濕冰冷現象（俗稱出汗〉。 可能的原因，膨脹閥開度過大，蒸發器內制 冷劑“供過于求”，影響蒸發，相應的吸熱 量減少，造成空調涼度不夠。此時，如果膨 脹閥開度可以調節，應幵度調小；如不可 調，則更換膨脹閥。
（4）若所測制冷系統高、低壓兩側的壓 力均過高。在起動發動機，打開A/C開關， 剛剛運轉空調時，觀察視液鏡內仍然清晰 無氣泡流過，可以斷定制冷劑過多。應排出 多余的制冷劑。
（5）若所測制冷系統低座壓力值指示過 髙，高壓壓力值指示稍髙。這可能是冷凝器
冷卻不足，如果用冷水對冷凝器進行冷卻， 壓力值變?yōu)檎＃瑒t可斷定是冷凝器冷卻不 足.這種故障往往表現為剛開空調時，制冷 效果好，工作時間長了，制冷效果較差。如 果是冷凝器臟污則應清洗冷凝器，如果是 發動機水溫過高、冷凝器風量不夠，則有可 能是冷躅風扇出現問題。
(6)若所測制冷系統低壓壓力值指示為 零或負壓，高壓壓力值指示正常或偏高。感 覺空調出風口時而吹冷風時而吹熱風，這 種現象說明制冷系統中有水分，在膨脹閥閥 孔處凍結，形成“冰堵”，導致制冷劑無法循 環而無冷風吹出，當蒸發器周圍溫度回升以 后，冰溶化又能恢復正常工作一段時間，膨脹閥“冰堵”后又不能工作了，從而出現出風 口時而吹冷風而而吹熱風現象。此時應更 換干燥瓶（干燥過濾器中干燥劑吸濕能力達 到飽和），反復抽真空以排除系統內水分。
（7）低壓表的壓力過高，高壓表的力 過低。若系統中壓縮機不是變排量的壓縮 機，這種現象常常表明壓縮機內部有泄漏， 應更換或修理扭縮機。
（8）無冷氣，壓縮機吸氣管出現凝結水 分或有一層霜，所測壓力，低S表略高，高 壓表略低。可能是膨脹閥損壞，需要更換膨 脹閥。
3.結語
歧管壓力表是檢測、維修汽車空調系統的重要工具，正確的使用歧管壓力表，應 用歧管壓力表診斷空調系統常見故障，能夠 幫助維修人員更好地掌握診斷汽車空調故 障的方法，確保汽車空調的運行穩定。
