解讀JJG 49—2013《彈性元件式精密壓力表和真空 表》檢定規程
本文通過JJG 49—2013《彈性元件式精密壓力表和真空表》檢定規程的適用范圍、計量性能要求、通用技術要求及計量器具控 制等方面的解讀和與舊規程對比，得出JJG 49—2013《彈性元件式精密壓力表和真空表》檢定規程適用于所有彈性元件式精密壓力表和真 空表的檢定,適用范圍更廣,更趨于科學合理。
JJG 49—2013《彈性元件式精密壓力表和真空表》檢定規程（以 下簡稱新規程)結合當前社會發展實際和需求，采用了國際法制計量 組織（OIML)國際建議R 109《帶有彈性元件的壓力表、真空表（標 準儀表）》的部分內容，在JJG49-1999《彈簧管式精密壓力表和真 空表》的基礎上，保留了行之有效的內容前提下進行修訂的。本規 程與JJG49-1999相比，除編輯性修改外，主要有以下技術變化：
引言部分：按JJF1002-2010《國家計量檢定規程編寫規范》要 求，增加了引言部分的內容，內容格式都更加的科學合理。
1.適用范圍
新規程明確指出，規程適用于所有彈性元件式的精密壓力表和 真空表的檢定。
2.引用文件
增加了 “引用文件”部分并對引用文件作了說明。
3.術語和計量單位 新規程中增加了 “術語和計量單位”部分。
4.概述
對概述部分的內容做了完善，明確指出精密表主要用于檢定一 般壓力表，也可用于液體或氣體壓力和真空的精密測量。
5.計量性能要求
(1)JJG 49—2013中刪除了 0.06級內容，并注明0.6級精密表 為降級使用，注明精密壓力表的最大允許誤差按其百分比計算。
(2)對于零位誤差：增加了對零位誤差的要求和判斷方法，明 確了有無調零裝置以及對零位誤差的判斷依據（將舊規程屬于通用 技術要求的零位誤差和微調器判斷方法調整到新規程計量性能檢測 部分）。

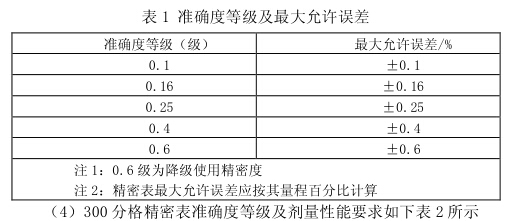

(3)準確度等級和允許誤差、示值誤差、回程誤差、輕敲位移 及指針偏轉的平穩性要求不變。其準確度等級及最大允許誤差均符 合表 1：
6.通用技術要求
新規程在外形結構要求為：壓力表應裝配牢固、無松動現象， 可見部分應無明顯的瑕疵、劃傷，連接件應無明顯的毛剌和損傷； 標志要求：新規程無真空表應標以“-”或“負”字樣，其余部分新 舊規程要求一致；新規程將“讀數部分”變更為“指示裝置”，內 容無變更。在“測量范圍”、“分度值”后面對單位做了統一的標 識；取消了對微調器的判斷；
7.計量器具控制
新舊規程計量器具控制包括首次檢定、后續檢定和使用中檢查 無變化。
7. 1檢定條件
(1)檢定選用標準器增加了 “浮球式壓力計”、“彈性元件式 精密壓力表和真空表”、“0.05級及以上數字壓力計（年穩定性合 格的）”等，其中個別標準器名稱有了細微變化。
(2)其他儀器輔助設備變更為“壓力（真空）校驗器” “壓力 (真空）泵”“油-氣隔離器”“油-水隔離器”。
(3)檢定用工作介質做了更為明確的規定：新規程劃分為 0. 25MPa、0.25MPa到400MPa，大于400MPa的介子使用。與舊規程 有較為顯著的變化。其它部分，如環境要求等新舊規程保持一致。

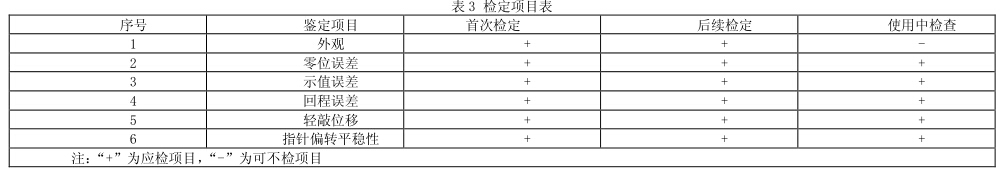

7.2新規程歸納了鑒定項目如表三所示：
7. 3檢定方法
新舊規程對外觀的要求基本相同，新規程中增加零位誤差檢定。 對于示值誤差的檢定，有較多變動，如下所述：

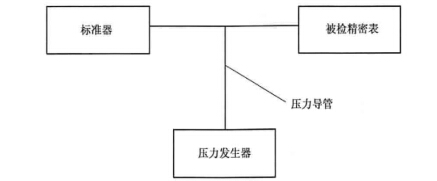

(1)新規程檢定連接示意圖如下所示：
(2)選用液體為工作介質的壓力標準器檢定精密表，精密表指 針軸與壓力標準器測試點處于同一水平面上，當液壓差達到最大允 許誤差絕對值1/10，要進行修正AP = p.g.h (式中表示P表示工作介子密度kg/m3，g表示檢定地點重力加速度m/s2，h表示液體葉面 高度差m)。
(3)精密表示值誤差檢定點不少于8個（不包括零值）；真空 表測量上限按當?shù)卮髿鈮?/span>90%選取。檢定點盡可能在測量范圍內均 勻分布。
(4)該項與舊規檢定程操作一致，新規程對每一個檢定點的描 述與實際操作完全相符，更切合檢定人員使用。
(5)檢定精密表，個別低氣壓地區，可按該地區氣壓90%以上 疏空度進行3min鐘耐壓檢定。
(6)該項取消了對0.06級檢定，其余不變。
(7)增加了對調零裝置的使用方法的說明。
在實際操作中，對回程誤差檢定、輕敲位移檢定、指針偏轉平穩 性檢查等新舊規程保持一致。
7.4檢定結果處理
新舊規程對檢定結果的處理沒有變化。
7. 5新舊規程要求精密表的檢定周期根據使用環境和頻繁程度， 一般不超過1年。
附錄部分：增加了 “檢定證書/檢定結果通知書內頁信息及格式” 附錄，刪除了精密壓力表允許誤差計算值一覽表。
綜合上述，JJG 49—2013《彈性元件式精密壓力表和真空表》規 程內容適用于所有彈性元件式的精密壓力表和真空表的檢定，刪除 了范圍中測量范圍上限的內容，刪除了 0.06級的內容，完善了概述 部分的內容，細化了檢定條件，理順了檢定項目和檢定方法的順序， 增加了 “檢定證書/檢定結果通知書內頁信息及格式”附錄，刪除了 精密壓力表允許誤差計算值一覽表，較之舊規程更為科學、合理、 系統，更符合實驗室對計量檢定的要求，在具體的檢定工作中，具 有更強的可操作性和實際指導意義。
