氣田壓力表安全事故原因分析
壓力表是安全防護的重要計量器具,在油氣田中有著廣泛應用。本文根據某氣田發生的壓力表安全事故，對壓力表的性能、介質組分、工況等方面 進行分析,查找出安全事故關鍵原因：氯根含量高、礦化度高的水組分,在長時間的高溫高壓條件下，對彈簧管壁將造成嚴重的腐蝕。本文在壓力表選型、 規范安裝使用、管理制度等方面提出一些建議,特別是對于介質腐蝕性較強，工況惡劣的情況,壓力表科學選型尤為重要。本文對油氣田等生產企業的壓力表選型、使用有一定指導意義。
0.前言
壓力表在各行各業的生產活動中得以廣泛用。壓力 表本身不存在任何危險,單作為安全附件之一的壓力表， 時刻守護著產品安全、人身安全、環境安全的大門。特別 是使用于易燃、易爆、有毒物質的生產、儲存、運輸?shù)任ｋU(xiǎn) 場所時,壓力因素對預防災難性事故的發生起關鍵作用， 對安全的貢獻不可小覷。壓力表作為油氣田最常見的計 量器具,對于油氣田的生產安全和人身安全有著極其重 要的作用。2015年，某氣田多次發生壓力表爆表，向外 呲氣的安全事故。由于外呲的為天然氣,對氣田安全生 產影響極大。事故發生后,氣田高度重視,對事故發生的 原因展開多方面的調查分析。
1.事故調查
1.1壓力表性能試驗
對提供的三塊（0 ~ 16) MPa的壓力表，分別在壓力 表校驗臺上,超壓10% ,持續2個小時，三塊壓力表不漏 油，無損壞。超壓試驗后進行示值誤差檢定，符合1.6 級,示值準確。在壓力交變試驗機進行性能測試2個小 時,無損壞。之后在壓力表校驗臺進行示值誤差檢定,符 合1. 6級,示值準確。

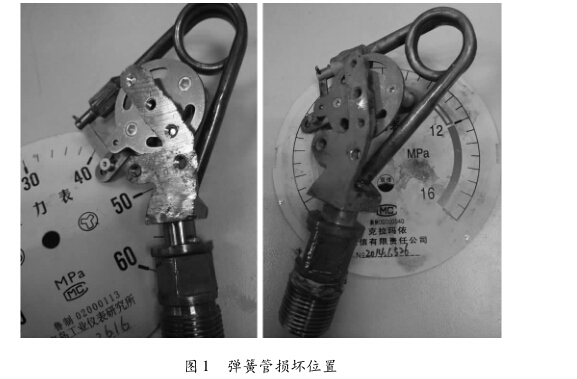

對損壞的兩塊壓力表進行打壓試驗，彈簧管漏油。 可以明顯看到彈簧管裂縫，見圖1中紅色標志位置。其 中一塊壓力表游絲完好,一塊壓力表游絲損壞。
1.2水組分
氣田采氣井各個采樣點的水型分析結果簡要如下： (1)氯根含量均值為4775mg/L,采樣點中最大值將近 10000mg/L,可見氣田采氣井中氯根含量極高。（2)礦化度均值為7942mg/L,采樣點中最大值約為15000mg/L。其 中硫酸鈉型7個,氯化鈣型9個,氯化鎂型1個。綜合分析, 氣田采氣井水中氯根、鈣離子含量很高,礦化度很高。
1.3 工況
集氣站壓力表環境工況惡劣,均為高溫高壓,水溫為 50°C左右，壓力值16MPa以上，且壓力恒定。而僅采用 普通壓力表,安全隱患極大。
2.事故原因分析
彈簧管是壓力表的主要部件。彈簧管含銅量有區 別,含紫銅量多,則較軟,含黃銅量多,則較脆。彈簧管加 工冷拔加工過程中，夾具造成彈簧管表皮有輕微損傷，折 彎速度過快存在應力集中現象,結構相對薄弱。
彈性元件在使用中會產生機械疲勞、遭受介質的腐 蝕。要視工況（介質物理、化學特征及其環境）制定壓力表使用壽命、更換周期。對用于測量有腐蝕性介質的儀 表,還要充分考慮介質對彈性元件的腐蝕，壓縮使用壽 命、更換周期。對于介質中含氯根較多的情況,應根據實 際情況,選擇對應的壓力表。
氯根是指在化合物中存在的一種離子，屬于第七主 族元素，最外層有七個電子，易得電子，有強氧化性。高 活性的氯化物離子可以使黑色金屬和有色金屬發生點腐 蝕,如不銹鋼、鋁、銅。如果水系統中有不銹鋼材料,水中 存有高濃度的氯根離子時,將會造成不銹鋼的局部腐蝕， 嚴重的點腐蝕可造成設備穿孔。
一般自來水中氯根含量為20mg/L,根據水型分析， 氣田采氣井水的氯根含量均值為4775mg/L,氯根含量非 常之高,且礦化度極高。氯根含量高、礦化度高的水分, 在長時間的高溫高壓條件下,對彈簧管壁將造成嚴重的 腐蝕,這是彈簧管損壞的關鍵原因之一。
壓力表使用現場為露天環境，工況惡劣,長期處于恒 定高壓狀態,對壓力表的性能要求很高。在冬季,室外溫 度長期處于-20°C以下,對彈簧管影響極大。壓力表在 長期惡劣環境條件下,容易在彈簧管結構相對薄弱的地 方發生裂口，導致安全事故的發生。
3.改進措施
油氣田日常生產實行自動化管理，壓力表作為主要 的計量器具，用于安全防護、工業過程控制、監測和監視 壓力等方面,使用量很大。如何根據不同工況,選用合適 的壓力表,并建立壓力表安裝、使用、維護管理制度,保證 設備安全、生產安全、人身安全，是急需要解決的問題。 改進措施如下：
3.1壓力表選型
根據實際工況和介質情況,選擇適合的壓力表,是非 常重要的。本文中，氣田集氣站工況惡劣,水組分氯根含 量很高,應選擇耐溫、耐氯的不銹鋼壓力表。腐蝕性介質濃度較高時,可選用特種不銹鋼隔膜壓力表,如隔膜材料 為蒙乃爾、鉭、哈氏合金等,但其使用成本較高。不考慮 實際工況而選擇普通壓力表，可能會導致重大安全事故。
3.2壓力表量程選擇
為了保證壓力表彈性元件能在彈性變形的安全范圍 內可靠地工作,壓力表量程的選擇不僅要根據被測壓力 的大小,而且還應考慮被測壓力變化的速度,其量程需留 有足夠的余地。量程選擇過高，則讀數誤差較大，不準 確，量程選擇過低,則壓力表安全性下降,容易出現瞬間 壓力過大導致的壓力表損壞現象。因此，壓力表使用時 盡量選在滿量程的1/3至2/3處。
3.3 壓力表安裝使用
不正確的安裝使用壓力表,會導致壓力表結構變形， 示值不準等情況的發生。拆裝壓力表時應用兩個扳手卡 緊絲扣拆卸安裝，不要用雙手扳表頭，避免把壓力表板 壞。安裝后應緩慢開閥，避免瞬間壓力過大，引起指針不 歸零或彈簧管變形。
3.4 壓力表維護管理制度
壓力表是國家規定的強制檢定計量器具。油氣田應 有健全完善的壓力表維護管理制度,從制度上保證壓力 表的使用、維護的規范合理。
