一種新型壓力表開蓋器在工業領域中的應用
本文提供了在工業領域中的一種新型的壓力表表蓋開蓋器，能夠輕松快捷的打開和禁固各種尺寸壓力表的表
蓋。
一、概述
壓力是工業生產過程中反映生產過 程穩定，保證工業生產正常進行、高效 節能的重要參數之一，因此在生產現場 中的壓力管道和壓力容器上廣泛使用壓 力表，以便對生產過程中的壓力進行有 效的檢測和控制。
在工業檢測中，當遇到壓力表指針 指示偏高或偏低甚至無指示、指針有跳 動遲滯現象或者不能回零及超量程等的 故障時，需要對壓力表內部結構零部件 進行檢查維修，此時，必須要將壓力表 表蓋打開。
目前使用的壓力表大多為不銹鋼 外殼類型的壓力表，工業不銹鋼壓力表 一般由表殼、表蓋和內部的彈簧管、游 絲、齒輪、連桿、機芯和指針等部件構 成，此類壓力表表殼和表蓋之間的連接 是非螺絲連接，而且壓力表表蓋光滑，
其圓環狀外形構造使得普通工具難以將 其固定并輕松打開。且一般壓力表內部 結構的彈簧管、游絲、齒輪和機芯等都 是特別精細，受不當外力后容易變形受 損。
二、早期開蓋器的使用
在早期工廠中壓力表的開啟是采用 用手直接擰或者采用敲擊的方法。對于 腕力較弱者而言或壓力表外殼輕微變形 及外殼表面臟污嚴重的，用手?jǐn)Q開壓力 表表蓋無疑是一種考驗，而敲擊的方法 則更是費勁，敲擊力過小起不到開蓋的 效果，如果敲擊力較大，會損壞壓力表 的內部小零件，致使壓力表報廢，甚者 會對自己的手部產生不可預計的傷害，
最終得不償失。在工廠中，應用最多的 壓力表為Y-100型的不銹鋼壓力表，其表 蓋直徑為100mm。其他型號的壓力表在 工廠中比較少，比如設備自帶的壓力表 等。在一般的壓力表檢修過程中，往往 開蓋的時間會大于檢修的時間，于是，
本文針對Y-100型的壓力表設計了一種壓 力表表蓋開蓋器，能夠很好的解決以上 的問題。對于其他型號的壓力表，可根 據壓力表表蓋直徑大小，從而改變開蓋 器本體的直徑，可以做出適應于此類的壓力表開蓋器。
三、新型開蓋器的設計和使用
為了克服壓力表在校準時表蓋開 啟困難或無法開啟的這一現狀，提高工 作效率，節省時間和人力，本文設計了 一種新型的工業壓力表開蓋器，此開蓋 器結構主要由連桿機構（1)、開蓋器 本體（2)、手柄（3)和橡膠套（4) 組成。其中開蓋器本體分左右兩部分， 并相互對稱，由連桿機構連接在一起， 手柄固定在開蓋器本體上，壓力表開蓋 器連桿機構的材質為316不銹鋼，連桿 機構與本體的連接方式為鉚接。壓力表 開蓋器本體與壓力表表蓋的接觸面采用 滾花制作，以增大摩擦力，防止壓力表 本體與壓力表表蓋的接觸面發生打滑現 象，而手柄的材質為316空心不銹鋼管， 以減輕開蓋器整體的重量，手柄長度為 300mm,確保力矩合適，且手柄手握處 加橡膠套，保證給力便，減少對手部的 損害且手柄的數量為兩個，壓力表開蓋 器兩手柄之間的夾角為10°,有助于更好 的加緊壓力表表殼，兩手柄與開蓋器本體之間的連接方式為 焊接，此連接方式連接牢固，給力較大 時不松動。此壓力表開蓋器的主要示意 圖，如圖1~圖3所示。

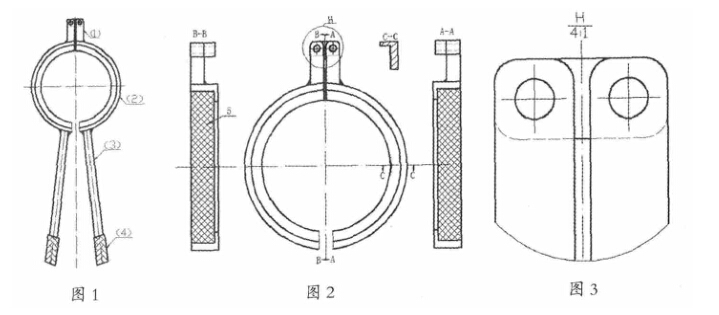

圖1為本設計的一個優選方案示意 圖，其中（1)連桿機構（2)開蓋器本 體⑶手柄⑷橡膠套；
圖2為連桿機構與開蓋器本體的具體 結構示意圖，其中A-A為右剖視圖，B-B 為左剖視圖，C-C為局部剖視圖；
圖3為連桿機構的局部放大圖。
此開蓋器的主要作用過程為：首先 將壓力表安裝在校驗臺上，用壓力表開 蓋器本體夾住壓力表表蓋，用手柄給力 加緊，然后朝著逆時針旋轉，即可打開 表蓋，朝著順時針旋轉，即可擰緊。
結語
這種壓力表開蓋器為壓力表檢定員 鑒定壓力表減輕了勞動強度，提高了壓 力表的鑒定效率，保證了工廠的正常運 行。解決了壓力表表蓋開啟難或者無法 開啟的問題，并可在壓力表校驗 臺上直接使用開蓋器，節約了大量的時 間和人力，尤其是對于腕力較弱者（女 性工作者）或壓力表外殼輕微變形及外 殼表面腐蝕嚴重的壓力表而言，是一個 很好的壓力表開蓋專用工具。且此壓力 表開蓋器可以適用于任何場所，如實驗 室，校準檢，現場等，方便攜帶，可以 直接在校驗臺上對壓力表表蓋進行拆 裝，方便靈活。
