壓力容器用壓力表和安全閥送檢情況的調查研究
壓力表和安全閥是壓力容器常用的兩種安全附件,本文調查了這兩種安全附件的送檢情況,并對調查結果進行了分析。
壓力表和安全閥都是壓力容器上常見的安全附件。壓 力表的作用是測量容器內部介質的壓力大小，為容器的操作 提供依據。安全閥則用于在容器壓力超過允許值時,通過開 啟閥門排出部分氣體,使得內部壓力維持在安全范圍內。二 者對于壓力容器的運行安全都有著不可或缺的作用。
山東省特種設備檢驗研究院濟寧分院負責全市范圍的 特種設備檢驗檢測業務。近年來,每年進行一千余臺壓力容 器的定期檢驗工作，其中安全附件的檢定情況屬于必查 項目。
本文從2013至2015年的壓力容器定期檢驗報告中，每年 隨機選取500份報告,調查了壓力表和安全閥的送檢情況。
1.壓力表送檢情況的調查結果與分析
1.1不同年度的壓力表送檢情況

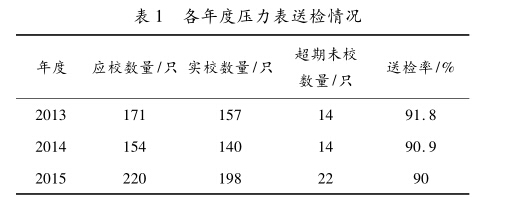

我市2013到2015年的定期檢驗報告中統計出的壓力 表送檢情況見表1。由于部分壓力容器未設計安全附件，還 有一些壓力容器的安全附件安裝在管路上而不在定期檢驗 范圍內，所以統計得到的壓力表比壓力容器的數量要少。
三年間壓力表的送檢率變化不大,均不低于90%。這說 明大多數企業都依照規范對所用壓力表進行了送檢。但仍有 少部分企業因為對相關規定不熟悉,或者為了節約成本,并未 將所用的壓力表及時送檢,致使出現了超期未校驗的情況。
1.2I、II、III類壓力容器所安裝壓力表的送檢情況
TSG R0004 - 2009 根據壓力容器的介質、設計壓力和 容積等將壓力容器劃分為I、II、III類。表2是將三年內的 壓力容器定期檢驗報告按容器類別進行分類。I、II、III類 壓力容器所用壓力表的送檢率逐漸提高，m類壓力容器所用 壓力表的送檢率要顯著高于i類壓力容器。這反映出企業 對于不同類別壓力容器的安全附件重視程度有所差異。
1.3檢驗中發現的其它問題

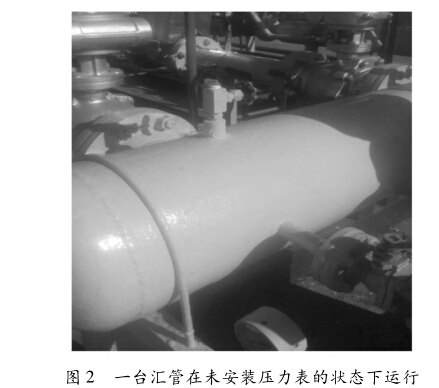

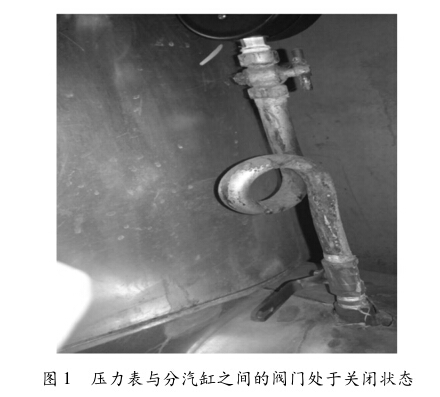

在壓力容器的檢驗過程中，除壓力表未及時送檢之外, 還存在其他一些問題。例如壓力表與容器之間的閥門關閉 (圖1),未安裝壓力表（圖2),量程選擇偏大或者偏小，鉛封 損壞未修復等。
2.安全閥送檢情況的調查結果與分析
2.1不同年度的安全閥送檢情況

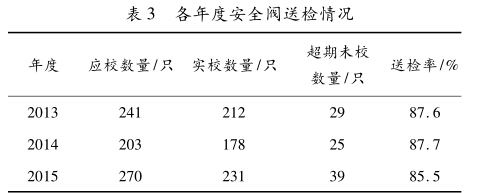

我市2013到2015年各500份定期檢驗報告中統計出的 安全閥送檢情況見表3。由于部分壓力容器未安裝安全閥， 統計得到的安全閥數量比壓力容器數量要少。
三年來安全閥送檢率變化不大，總體上比壓力表要低一 些。部分安全閥體積較大，安裝的位置不便于拆卸，致使企 業送檢的積極性有所降低。
2.2I、II、III類壓力容器所裝安全閥的送檢情況

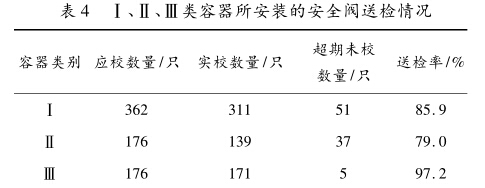

表4是將2013 ~2015年的壓力容器定期檢驗報告按容 器類別進行分類。m類壓力容器安全閥的送檢率顯著高于 I、II類壓力容器。
2.3檢驗中發現的其他問題
此外,在對壓力容器進行定期檢驗的過程中，還發現有 的安全閥泄放口被堵塞（圖3)。某加氣站在為一臺匯管安 裝安全閥時,私自更改設計，將安全閥沿水平方向安裝（圖4) 。
有的安全閥整定壓力高于設計壓力。例如某公司的一 臺蒸汽發生器，殼程的設計壓力為1.2MPa,工作壓力為1.0 MPa,但2只安全閥的整定壓力都是1.27MPa。
3.小結
從本次調查的結果來看，目前仍有一些壓力容器的壓力 表和安全閥未及時送檢。企業對于不同類別的壓力容器的 重視程度有所差異，對I、II類容器的安全附件送檢率較低。 個別企業在安全附件的選型、安裝、維護保養環節還存在一 些這樣那樣的問題。
安全附件對于壓力容器安全運行的重要價值不言而喻。 加強對生產單位的宣傳教育和監察工作，提升企業的安全意 識,避免安全附件超期未校驗和其他不符合安全規范的狀 況,才能更好的保障壓力容器的運行安全。
