指針式壓力表半自動檢定系統及方法的研究
本文介紹了一種指針式壓力表半自動檢定方法，該方法主要是將被檢表信息輸人計算機后臺軟件，軟件自 動生成一張壓力表的表盤模擬圖，模擬圖中將最小分度按照精度等級的不同，等分成5格或10格，檢定人員只需要 觀察被檢壓力表指針在表盤上的位置，點擊鼠標對應到該模擬圖的位置，軟件即可自動給出被檢表測量值及示值誤 差。避免了人工估讀、計算誤差等一系列繁瑣的過程，還將無通訊接口的表計納入自動檢測范圍，實現了數據的電子化存儲，減輕了檢定人員的工作量，應用前景廣泛。
0.引言
在現行的指針式壓力表的檢定過程中，由于其內部無 電路部分不帶通訊模塊，因此無法進行計算機自動檢定指 針式壓力表，一直采用人工加壓、人工讀數、人工記錄的 方式全手工操作進行指針式壓力表的檢定，而其讀數還需 要根據壓力表的精度等級的不同，按照最小分度的1/5到 1/10進行估讀，不僅效率低下，而且如何估讀，估讀位數 如何確定都需要專門學習。
1.發明內容
針對上述現有技術中的不足，本發明提供一種指針式壓力表半自動檢定方法，可在計算機自動加壓，由人眼觀 察被檢壓力表指針位置，點擊計算機的模擬表盤位置，由 計算機進行后臺運算存儲。簡化了檢定人員讀數的繁瑣程 度，減輕了檢定人員記錄的工作量，具有良好的應用前景。
2.技術方案
一種指針式壓力表半自動檢定方法，其特征在于：由 計算機控制壓力表校驗的壓力輸出，將被檢表信息輸人計 算機后臺軟件后，軟件會自動生成一張壓力表的表盤模擬 圖，模擬圖中已將最小分度按照精度等級的不同，等分成 5格或10格，檢定人員只需要觀察被檢壓力表指針在表盤上 的位置，點擊鼠標對應到該模擬圖的位置，軟件即可自動給出被檢表測量值及示值誤差。
2.1具體步驟
指針式壓力表半自動檢定方法，具體包括以下步驟：
1）將表計接人檢定裝置，并將檢表信息輸入計算機后 臺軟件，并設置檢定點。
2）根據輸人的檢表信息軟件會自動生成一張壓力表的 表盤模擬圖，并且模擬圖中將實際表盤中的最小分度按照 精度等級的不同，等分成5格或10格。
3）檢定工作開始后，系統根據設定的檢定點開始加 壓，當壓力穩定在預先設定的檢定點后，系統報警提示檢 定人員讀數。
4）觀察被檢壓力表指針在表盤上的位置，點擊鼠標對 應到該模擬圖的位置，軟件即可自動給出被檢表測量值及 示值誤差。
5）全部檢定完畢后，系統自動將數據上傳至服務器保 存，并出具檢定記錄及證書。
2.2主要特征
指針式壓力表半自動檢定方法，其特征在于：
1）檢表信息包括：量程、精度等級、最小分度值以及 所需要的檢定點。
2）當精度等級大于或等于0.4級時，實際表盤中的最 小分度分成10格。
3）當精度等級小于0.4級時，實際表盤中的最小分度 分成5格。
4）點擊系統生成的壓力表的表盤模擬圖中對應的估 讀格數后，系統自動采集此刻的標準壓力值與表盤模擬圖 中換算過后的壓力值PI,生成該校驗點的示值誤差，依此 系統自動進行下一個測試點的測試,直至預設的測試點結 束后，系統自動結束生成檢定記錄及證書并上傳至服務器 保存。
3.具體實施方式

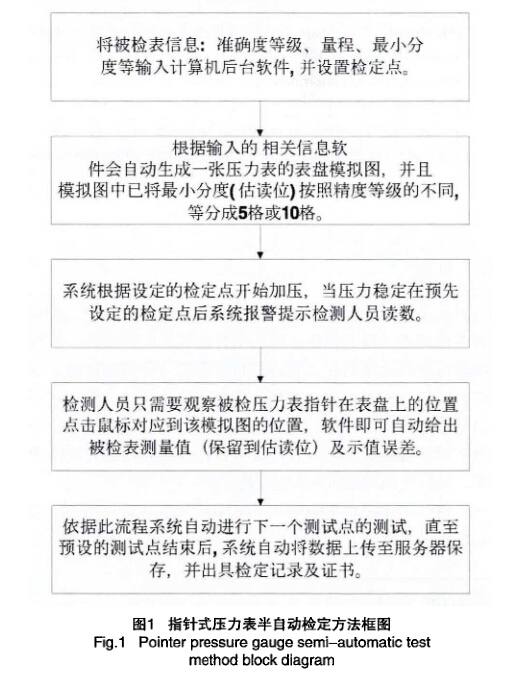

下面結合具體實施案例對本發明作更進一步地說明。 如圖1所示，由計算機控制壓力表校驗的壓力輸出，將被檢 表信息：精度等級、量程、最小分度等輸人計算機后臺軟 件后，軟件會自動生成一張壓力表的表盤模擬圖，模擬圖 中已將最小分度（估讀位）按照精度等級的不同，等分成 5格或10格，檢定人員只需要觀察被檢壓力表指針在表盤上 的位置，點擊鼠標對應到該模擬圖的位置，軟件即可自動 給出被檢表測量值（保留到估讀位）及示值誤差。避免了 人工估讀、計算誤差等一系列繁瑣的過程，還將無通訊接 口的表計納人了自動檢測的范圍，實現了數據的電子化存 儲，減輕了檢定人員的工作量，應用前景廣泛，具體包括 以下步驟：
步驟1:檢定人員將表計接入檢定裝置，并將信息輸 人到系統中。主要信息包括：量程、精度等級、最小分度 值，以及所需要的檢定點。
步驟2:系統根據用戶的輸人信息（量程、精度等級、 最小分度值），生成一張壓力表的表盤模擬圖。模擬圖中 將實際表盤中的最小分度按照準確度等級的不同等分成了5 格或10格（準確度等級0.4級及以上分成10格，準確度等級 0.4級以下，不包括0.4級分成5格）。
步驟3:檢定工作開始后，系統自動根據設定好的檢定 點開始加試驗壓力，當系統壓力穩定后，裝置發出報警信 號提示檢定人員，進行示值估讀。
步驟4:檢定人員根據此刻表計指針?biāo)傅目潭任?置，點擊系統生成的壓力表表盤模擬圖中對應的估讀格數 后，系統自動采集此刻的標準壓力值與表盤模擬圖中換算 過后的壓力值，生成該校驗點的示值誤差依據此流程 系統自動進行下一個測試點的測試’直至預設的測試點結 束后，系統自動結束生成檢定記錄及證書并上傳至服務器 保存。
4.結論
本發明提供的指針式壓力表半自動檢定方法，根據指 針式壓力表的精度等級的不同，可在系統中自動生成一張 對應的模擬表盤，人工點擊鼠標，就可進行系統的誤差測 量，避免了人工估讀、計算誤差等一系列繁瑣的過程，還 將無通訊接口的表計納人了自動檢測的范圍，實現了數據的電子化存儲，減輕了檢定人員的工作量，應用前景廣泛。
