一般壓力表檢定時必須使用精密壓力表檢定值
精密壓力表檢定證書中注明300分格的精密壓力 表，必須根據檢定證書中的數值使用，即使用檢定值。
JJG52-2013《彈性元件式一般壓力表、壓力真空表 和真空表檢定規程》7.1.1規定“標準器最大允許誤差 絕對值應不大于被檢壓力表允許誤差絕對值的1/4”。 7.3.3 b)規定“示值誤差檢定點應按標有數字的分度 線進行”。檢定1.6級和2.5級壓力表時，對僅有0.4級精 密壓力表的計量檢定機構，只能選擇與被檢表同量程 的標準表，這樣被檢壓力表的檢定點能夠與標準表的 檢定點相對應。為了保證量值傳遞的準確可靠，在檢 定工作中不要用一塊標準表長時間檢定同一量程的 被檢表，可以采用不同量程的標準表交替檢定，或用 同一塊標準表時，適當延長檢定兩塊被檢表之間的時 間間隔。
例如，使用0.4級0~1MPa分度值0.005MPa的精密 壓力表標稱值，檢定1.6級0~1MPa分度值0.02MPa壓力 表，0.8MPa檢定點升、降壓輕敲表売后的示值分別為 0.808MPa和0.816MPa，該檢定點示值誤差符合JJG52- 2013的要求；使用精密壓力表檢定值0.8020MPa，被檢 表0.8MPa檢定點升、降壓輕敲表売后的示值分別為 0.812MPa和0.820MPa，該檢定點降壓示值誤差不符合 JJG52-2013 的要求。
對使用0.25級精密壓力表的計量檢定機構，應選 擇比被檢1.6級及其以下壓力表測量上限大一個規格 的0.25級精密壓力表為標準器。使用彈簧管壓力表， 出于安全、儀表壽命考慮和為了保證測量準確度，應 在儀表測量上限的2/3范圍內使用。
例如，量程為0~1MPa的0.25級標準表允許誤差為 1 MPax (±0.25%)=±0.0025MPa。量程為0~0.6MPa的 1.6 級被檢表測量上限的90% ~ 100%部分允許誤差，在 JJG52-2013表1中的規定比被檢表的準確度等級低一 級，即1.6級被檢表允許誤差按±2.5%計算，所以，這部 分允許誤差為0.6MPax (±0.25%)=±0.015MPa。其絕對 值的 1/4為 0.00375MPa，0.0025MPa<0.00375MPa，滿足 JJG52-2013表1的要求。而其余部分按±1.6%計算，其 值為0.6MPax(± 1.6%)=±0.0096MPa。其絕對值的 1/4為 0.0024MPa，0.0025MPa>0.0024MPa，不能滿足 JJG52- 2013之7.1.1的要求。只有使用檢定證書中的數值，即 使用檢定值，引入檢定點的修正值，才能滿足JJG52- 2013之7.1.1的要求。
總之，在一般壓力表檢定時只有使用精密壓力表 檢定值，引入檢定點的修正值使用，從而消除標準器 帶來的誤差，才能保證量值傳遞的準確可靠。
在檢定氧氣壓力表或禁油的壓力表時，必須對由液柱高度差所產生的壓力值進行修正。其壓力修正值 Ap按下式計算：
Ap=pxgxh(Fa)
式中:p——工作介質密度，kg/m (變壓器油在 20°C時的密度/9=0.86x103kg/m3：l ；g——檢定地點重力 加速度，m/s (m/s2=N/kg，西安地區g=9.9875m/s2); h——油水分離器中變壓器油油柱高度，m。
油水分離器中變壓器油油柱高度取0.1m，則
Ap=pxgxh=0.86x103x9.7944x0.1
=842Pa=0.000842MPa
Ap=pxgxh(Pa)
式中:p——工作介質密度，kg/m3 (水密度p=1.0x
103kg/m3) ；g 檢定地點重力加速度，m/s2(m/s2=N/kg，
西安地區g=9.7944m/s2) ；h——油水分離器中水柱高 度，m。
油水分離器中水柱高度取0.1m，則
Ap=pxgxh=1.0x103x9.7944x0.1
=979Pa=0.000979MPa
油水分離器中液柱高度差所產生的壓力修正值：
Ajp=842Pa+979Pa=1821Pa=0.001821MPa，取Ajp = 0.002MPa
精密壓力表檢定后，必須對每一塊表列出檢定證

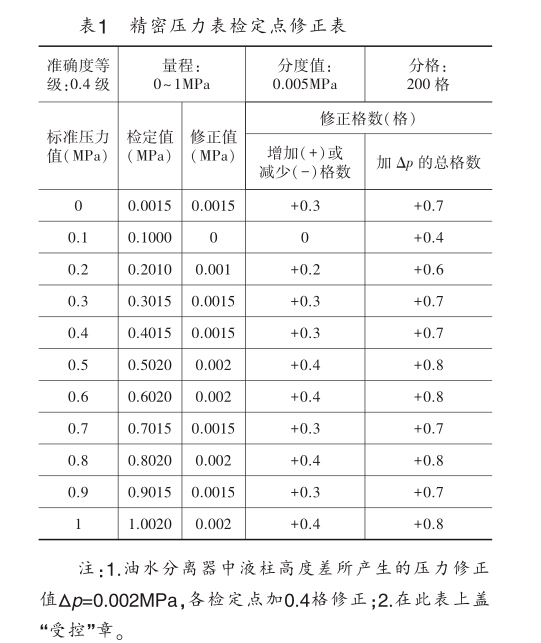

表1 精密壓力表檢定點修正表
注：1.油水分離器中液柱高度差所產生的壓力修正 值Ap>=0.002MPa,各檢定點加0.4格修正；2.在此表上蓋 “受控，，章。
書中的檢定值，引入檢定點的修正值使用（見表1 )。按 分度值的1/10估讀。
