智能數字壓力表結構原理介紹
智能數字壓力表由于顯示直觀、沒有視覺誤差和人員誤差,使用攜帶方便，量程覆蓋廣,靈敏度高等優點被廣 泛應用。文章主要介紹了傳感器最為廣泛應用的壓阻式壓力傳感器作為核心部件的智能數字壓力表結構組成。
0.引言
壓力雖然并不是七個計量基本單位，但是在 工業使用中卻被應用。直觀顯示壓力的儀表最基 本的有指針式壓力表、數字壓力表、壓力變送器 及各種壓力傳感器，其中數字壓力表的顯示直觀、 沒有視覺誤差和人員誤差，近幾年因其智能數字 壓力表的傳感器準確度等級的不斷提升，無論從 穩定性還是靈敏度高都有很大提高，準確度等級 也越來越好，并且在數字壓力表中添加電流電壓 測量信號，這樣對于現場應用越來越方便，并且 衍生出的壓力控制器已經被廣泛應用與各大計量 單位作為標準器使用。這里主要是針對只測量壓 力值的數字壓力表的結構和原理進行介紹和分析。
1.結構組成

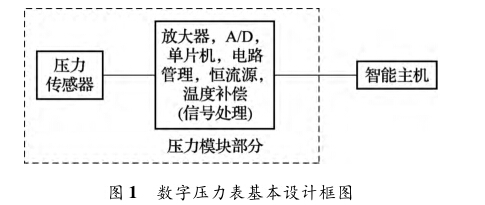

數字壓力表大體結構主要由以下部分組成， 如圖1所示。
2.壓力模塊部分
2.1壓力傳感器
2.1.1壓力傳感器的測壓原理
壓力傳感器作為數字壓力表的核心部件， 于選擇壓力傳感器的種類也非常重要，對于不同 的工作環境選擇不同材質的傳感器。工作環境相 對穩定，可以選擇準確度等級高的藍寶石壓力傳感 器、陶瓷壓力傳感器；用于工業現場應用可以選擇 電阻應變片壓力傳感器、半導體應變片壓力傳感 器。針對工作原理的不同還有壓阻式壓力傳感器、 電感式壓力傳感器、電容式壓力傳感器、諧振式壓 力傳感器及電容式加速度傳感器等。壓阻式壓力 傳感器因為其較強的線性穩定性被廣泛應用，工作 原理是單晶硅或多晶硅的壓阻效應。當半導體受 到應力作用時，由于應力引起能帶的變化，能量谷 的能量移動,使其電阻率發生了變化的現象被稱之 為壓阻效應。它是C. S史密斯在1954年對硅和鍺 的電阻率與應力變化特性測試中發現的。

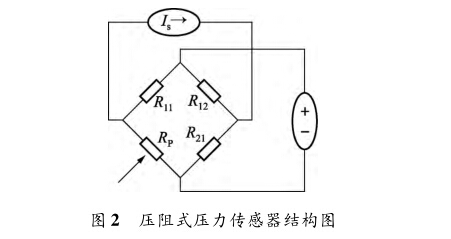

壓阻效應這個原理被用來制成各種壓力、應 力、應變、速度、加速度傳感器，其中壓力傳感 器就是把壓力學量轉換為可以進行測量的電信號， 壓阻式壓力傳感器的內部結構如圖2所示。
壓阻式壓力傳感器的物理原理主要來自于惠 斯頓電橋原理。因為傳感器受到外界的應變力之 后發生變化，這個變化量不便于直接測量，要將 其轉化為測量起來更方便的電流或電壓的變化, 故用到了由四個電阻構成的惠斯頓電橋。其中電 橋平衡時，電橋相對臂電阻的乘積相等。這也是 電橋的平衡條件。如上圖四個精密電阻及11、Rl2、 ^21和RP組成電橋，根據原理R11 = R12 = R21 = RP，輸出電壓為零，此時電橋是平衡的。當外界壓力 作用于電阻時，首先Re阻值增大，之后便會引起 一連串的變化。
2.1.2壓力傳感器的靈敏度
壓力傳感器靈敏度是指傳感器輸出變化量與相 應的輸入變化量之比。壓力傳感器受到外力影響,膜 片產生彈性形變,輸出的靈敏度受到彈性膜片的平面 尺寸、薄厚程度、形變的強烈程度的直接影響,這些影 響主要是對于壓力傳感器的制作工藝的要求，當然靈 敏度也受到外界溫度、受力介質、受力面是否均勻等 等外界的影響,這些外界的影響在調整好工作環境之 后都可以消除,并且在數據處理后期可以將外界的溫 度影響進行計算補償和修正。靈敏度是衡量傳感器 的重要指標之也是參與周期穩定性計算的重要參 數,對于數字壓力表的結構組成來說,選擇壓力傳感 器是非常重要的第一步。
2.2信號處理

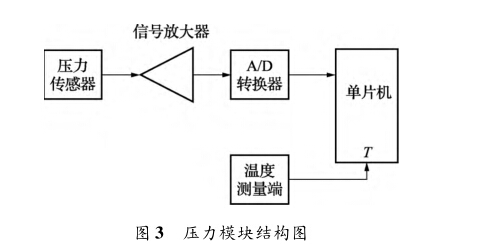

壓力模塊部分除了重要的壓力傳感器之外還包 括A/D轉換,單片機,電源管理電路,恒流源,溫度補 償電路幾個電信號處理部分,原理結構如圖3所示。

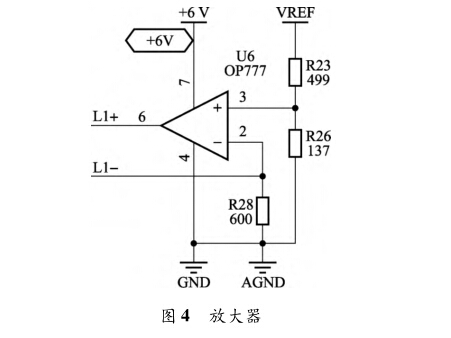

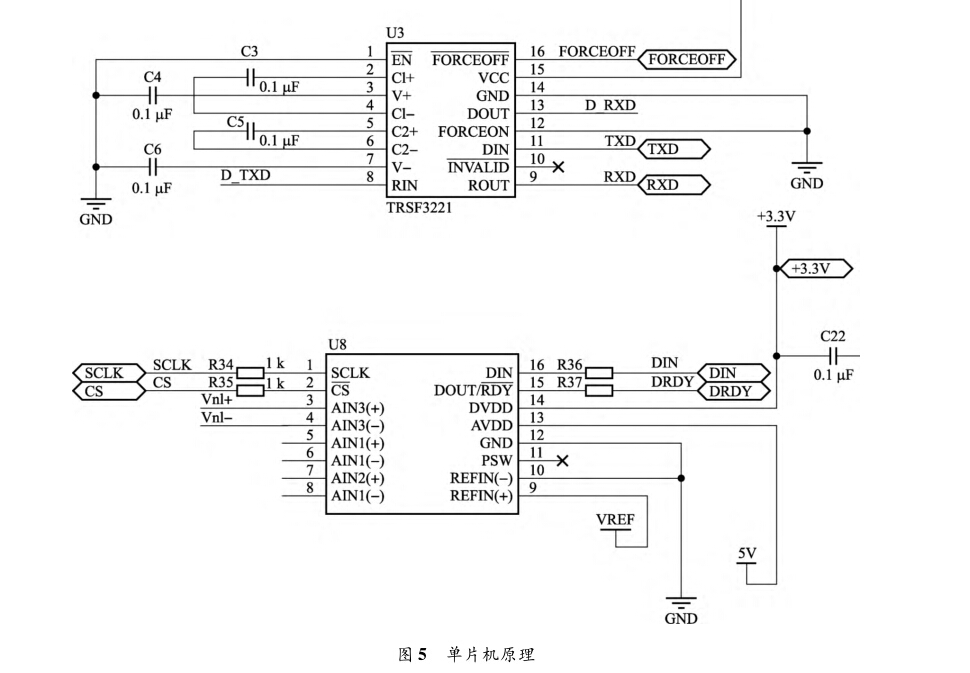

如圖所示，壓力傳感器輸出信號V要經過放 大器（圖4)調整出便于測量和采集的電壓信號,輸入到A/D轉換單元,A/D轉換單元的作用是 將模擬信號源轉化成數字信號源,再輸入到單片機 內（圖5)處理。溫度測量端是在數字溫度表內部加入溫度傳感器，傳感器對于環境進行實時測量， 測得的溫度信號變為頻率信號通過T端傳入到單 片機中，進行溫度補償計算。因為溫度測量端的 加入之后，在使用數字壓力表和對于數字壓力表 進行計量測量時要保證在當前環境下待機預熱半 小時以上開始工作，保證數字壓力表的數字真實 有效。
3.智能主機
主機采用微機控制器，主要是為了解決微機、 主機和壓力模塊三方通信協調時，主機將數據分 時發送給微機和壓力模塊。

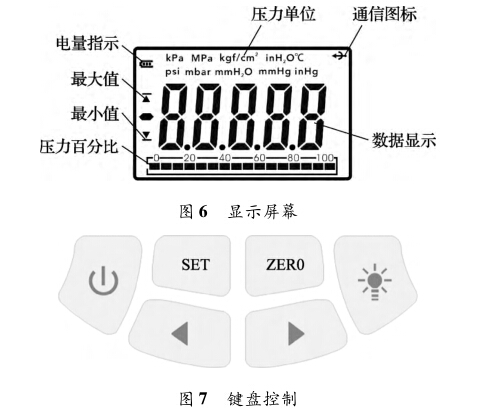

智能主機主要的作用除了最基本的對于單片 機發來的數據進行準確無誤的接收，壓力數值的 精準顯示和校準壓力模塊部分的程序意外，還要 負責交直流供電電源的管理，防止出現電池的過 放和過充的處理程序。如果帶有電壓電流信號的 智能數字壓力表還應該需要具備直流電壓、電流 信號的精密測量；顯示控制（圖6)和鍵盤控制 (圖7);進行和微機的通信等。 獨供電時，壓力表能夠正常工作，電池和交流配 電器同時供電時，優先選擇交流供電器為壓力表 進行供電；對于電池的充放電進行管理，當電池 即將用完無法正常工作時，進行報警提示或者自 動關機，保證數字壓力表表的數據的正?？煽亢?/span> 真實，當交流適配器給電池充電時，充滿時間后 自動終止充電（圖8)。
4.結束語
本文主要介紹了智能數字壓力表的設計，總 體上分為壓力模塊和智能主機兩部分。前半部分 主要是對于壓力傳感器的選擇和壓力信號放大和 以及壓力數據補償的處理，后半部分主要解決電 源管理電路和微機、主機和壓力模塊三方通信協 調的問題。
